如何在CAD水暖电中绘制断管符号？

在建筑机电图纸中，管线往往需要跨越多个图幅或与其它系统衔接，为了表达管线在某一位置断开或省略，通常会使用断管符号进行标注。断管符号不仅能够提示读图人员此处管线并非连续，还能保持图纸布局的整洁。如果采用手工方式绘制，设计人员需要先确定断开位置，再绘制符号线条，并调整其与管线的相对关系，步骤较多且容易因管线变动而失效。软件中的断管符号功能允许用户直接在管线上右键调用，系统会根据管线位置自动放置符号，并与管线建立关联关系。下面介绍具体的操作方式。

问题描述：
如何绘制断管符号？

步骤指引：

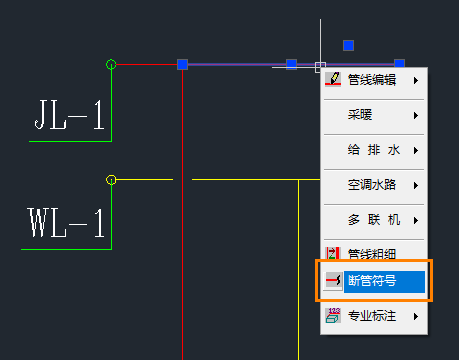

任意选择一段管线，鼠标【右键】，在弹出的菜单选择【断管符号】；根据提示选择管线，即可创建断管符号。

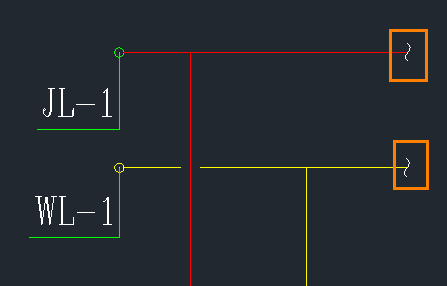

使用该功能后，断管符号的创建变得简单快捷，用户无需手动绘制任何线条，只需在管线上调用命令并选择目标管线即可完成。生成的符号会自动匹配管线的方向，并在管线发生移动或修改时保持位置同步，减少后期维护的工作量。该方法适用于各类需要表达管线中断的图纸场景，如系统图、轴测图、平面图等。建议在图纸绘制过程中，根据表达需要及时添加断管符号，避免遗漏造成读图误解。如果需要批量处理多条管线的断管表达，可以重复执行该命令，逐条添加。熟练掌握后，管线断开的标注工作将更加高效规范。
