如何在CAD水暖电中绘制楼梯的剖面？

在建筑设计中，楼梯的平面图和剖面图是相互关联的两种表达方式。平面图用于确定楼梯的位置和梯段走向，剖面图则用于表达踏步高度、梯段厚度以及平台标高。传统绘制方式下，设计人员需要根据平面图手动计算梯段长度和踏步数量，再在剖面图中逐级绘制，不仅耗时，而且容易因数据读取错误造成平剖不一致。水暖电软件中的参数楼梯功能支持从平面楼梯直接提取梯段数据，自动生成剖面楼梯，实现了平剖之间的数据联动。下面介绍具体的操作步骤。

正文：
问题描述：
如何绘制平面楼梯的剖面图？

步骤指引：

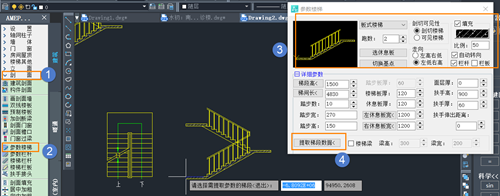

点击水暖电菜单【剖面-参数楼梯】，设置好参数，点击详细参数里面的【提取梯段数据】，选取平面楼梯，然后指定剖面楼梯绘制位置即可。

结尾：
利用该功能，设计人员无需手动计算梯段尺寸，软件会根据平面楼梯的实际数据自动生成对应的剖面图形，保证了两者之间的尺寸一致性。生成后的剖面楼梯可以继续编辑，如调整踏步高度或平台标高。建议在提取数据前检查平面楼梯的完整性，确保梯段和平台均已正确绘制。如果项目中包含多种类型的楼梯，可以分别提取并生成各自的剖面图。掌握这一方法后，楼梯剖面的绘制效率将明显提升，尤其适合多层建筑中标准层楼梯的重复绘制需求。
