怎么在CAD水暖电中绘制水泵基础？

在水泵间给排水设计中，水泵基础的绘制与设备选型通常是两个紧密关联的环节。基础的尺寸取决于水泵的型号和轮廓尺寸，而水泵型号的确定又需要根据设计流量和扬程进行选型计算。传统工作方式下，设计人员往往需要在设备样本中手动查找水泵的外形尺寸和地脚螺栓位置，再依据规范逐项绘制基础，整个过程步骤多、耗时长。水暖电软件将水泵选型和基础绘制整合在同一功能中，用户在对话框中输入流量、扬程和厂家等参数后，可以直接从选型结果中确定水泵型号，软件随即根据该型号的参数生成对应的基础图形，实现了选型与绘图的一体化操作。下面说明具体的操作方法。

问题描述：
水泵基础设计需要考虑机泵类设备的型号、转速、功率、规格及轮廓尺寸图等参数，手工绘制较为繁琐，切规范较多，设备选型也繁琐。

CAD水暖电如何绘制水泵基础？

步骤指引：

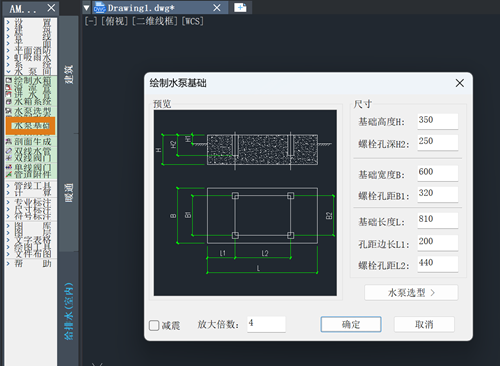

1、点击水暖电菜单【给排水-水泵间-水泵基础】（【SBJC】命令），调出绘制水泵基础设置对话框；

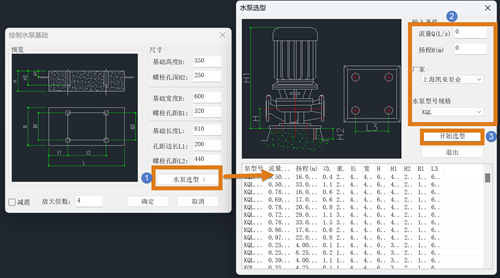

2、点击【水泵选型】，输入【流量】，【扬程】，【厂家】，水泵型号规格等参数，点击【开始选型】，选择合适的水泵；

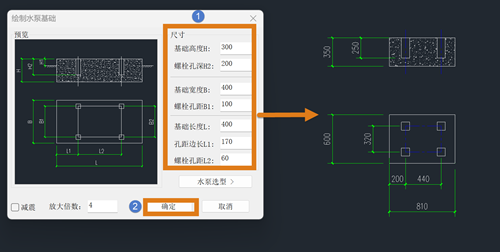

3、选型完成后，输入尺寸参数，点击【确定】，即可生成对应的水泵基础。

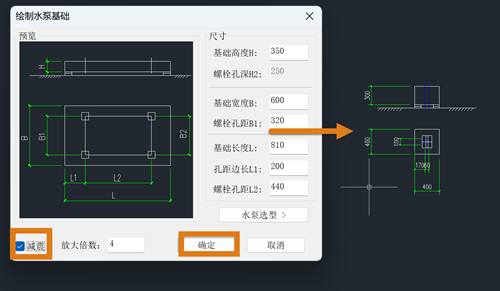

4、如果需要考虑设计减震，则勾选左下角【减震】选项，此时生成的即为所需水泵基础。

使用该功能后，水泵基础的设计流程得到明显简化，选型和绘图集中在同一个对话框中完成，减少了在不同工具之间切换的时间。选型时输入的流量和扬程参数将作为筛选条件，帮助用户快速定位符合要求的水泵型号。确定型号后，基础的尺寸参数可以自动关联所选水泵的数据，也可以根据实际需要进行手动调整。对于有减震要求的项目，勾选减震选项即可在生成基础的同时体现减震设计。建议在操作前准备好设备样本中的相关参数，以便选型时快速输入。完成基础生成后，建议对照规范核查基础的尺寸和地脚螺栓位置是否满足安装要求，确保出图质量。
