CAD机械版在自动排图时部分图纸缺失的原因及处理方法

在使用自动排图功能时，有时会出现选中的图纸数量多于实际排出来的图纸数量，让人误以为操作失误或软件出了问题。这种情况通常不是因为功能故障，而是因为选中的图纸中有部分不是当前软件能够直接识别的图框格式。如果这些历史图纸是从其他软件绘制且未经过格式转换，自动排图功能就无法将其识别为有效的排图对象，从而被自动跳过。解决这个问题并不复杂，只需在排图前将这些历史图纸用当前软件打开并保存一次，完成图框识别转换即可。下面说明具体的处理思路和注意事项。

问题描述：

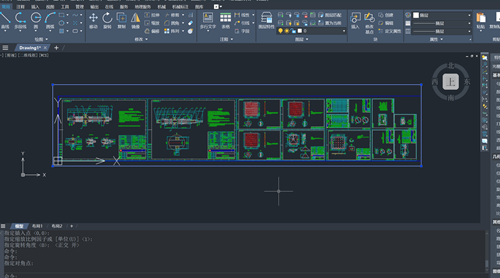

CAD机械版中使用自动排图功能，选中所有图纸之后，为什么实际排出来的图纸会比选中的图纸少呢？

原因分析：

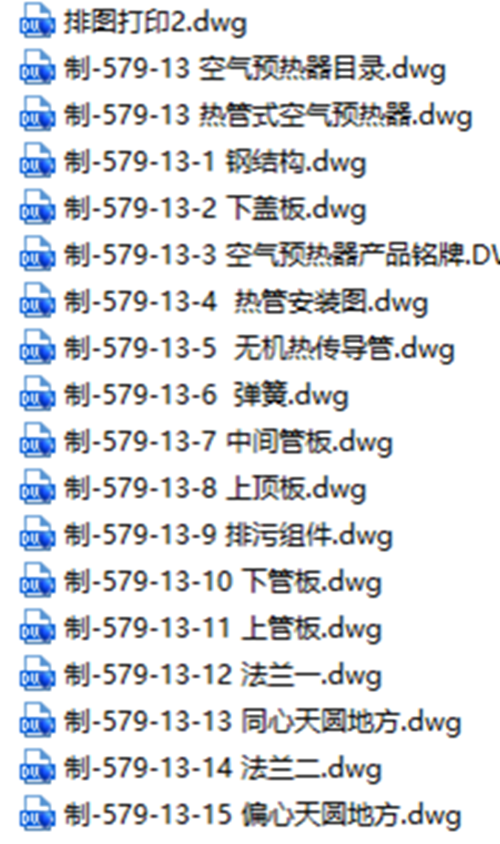

如果选中排图的图纸是其他CAD软件绘制的历史图纸，且没有转换为机械版能够识别的图框，则自动排图时如法识别

解决方案：

在进行自动排图操作之前，把历史图纸用机械版打开，完成转换

关于机械版如何开启对其他图纸的自动转换请参考：https://confluence.zwcad.com/x/9gApAw

完成转换后再次执行自动排图，所有图纸即可正常参与排列。如果需要批量处理大量历史图纸，可以在软件配置中开启自动转换功能，后续打开这些图纸时会自动完成格式识别，避免每次手动操作。
