CAD齿轮设计功能中带齿形齿轮的绘制方法
CAD齿轮设计功能中带齿形齿轮的绘制方法
在使用齿轮设计工具时，很多用户会发现生成的齿轮只是一个圆形轮廓加几条示意线，并不带真实的齿形。对于需要直观展示齿轮啮合状态或进行干涉检查的场景来说，这种不带齿形的示意图显然不够用。其实软件是提供了齿形生成选项的，只是默认状态下没有开启。只需在齿轮设计对话框的齿廓设置中勾选对应选项，即可生成带有完整齿廓的齿轮图形。下面说明具体的设置位置。
问题描述：
【齿轮设计】功能绘制齿轮，默认不带齿形，如何设置可以带上齿形呢？
步骤指引：

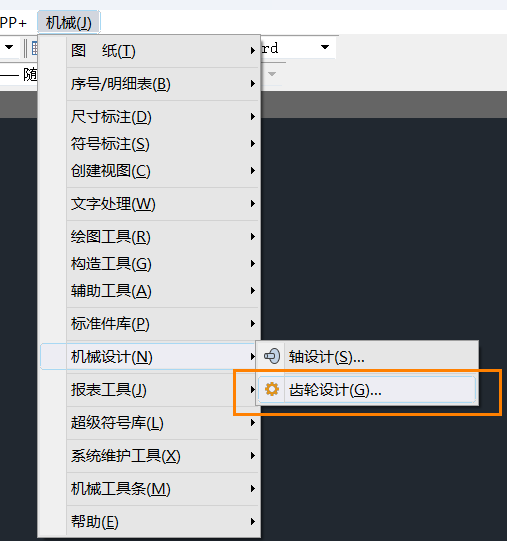

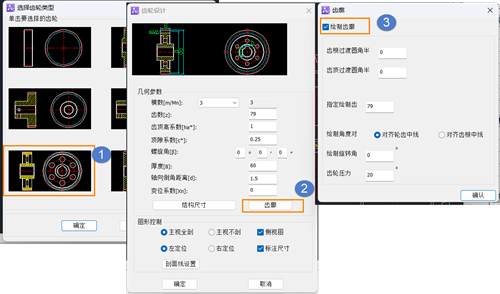

1.点击菜单【机械-机械设计-齿轮设计】（【ZWMGEAR】命令），选择需要的齿轮形状，设置齿轮参数，点击【齿廓】按钮，勾选【绘制齿廓】；
2.确定完成带齿形齿轮的插入。

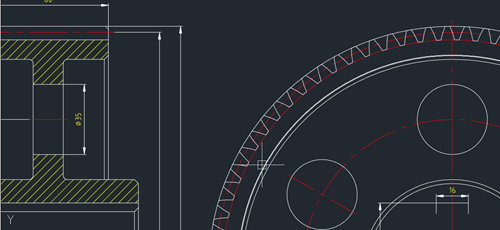

勾选绘制齿廓后，生成的齿轮将包含完整的齿形线条，便于后续进行啮合模拟或出图标注。如果只需要简单的示意图形，不勾选该选项即可保持默认的简化显示方式。
