CAD机械版中面积计算时提示忽略孤岛的含义及选择方法

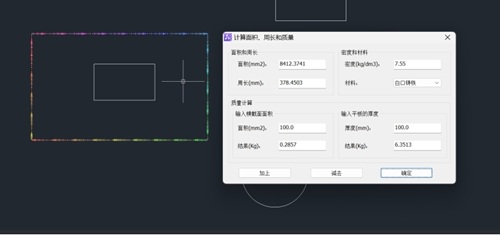

在使用面积计算功能时，如果所选区域内部还包含其他封闭图形，系统会弹出提示询问是否需要忽略孤岛。这个弹窗让不少用户感到困惑——孤岛指的是什么？选择是和否分别代表什么结果？其实孤岛就是被测量区域内部的封闭图形，比如在一个矩形板内有一个圆形孔洞，这个圆形孔洞就是一个孤岛。选择“忽略”或“不忽略”会直接影响最终的面积统计结果。下面分别说明两种选项对应的计算逻辑。

问题描述：

使用计算面积功能，弹出“是否需要忽略孤岛”是什么意思？

步骤指引：

1.忽略孤岛指在图案进行面积计算时，不对图案内的封闭区域（即孤岛）进行额外的面积计算。

2.若执行【是】，即忽略孤岛，意味着在进行图案面积计算时，会忽略区域内的封闭区域（孤岛）。这意味着孤岛部分不会被特殊处理，而是与周围区域一起进行面积统计。

3.若执行【否】，即不忽略孤岛，意味着在进行图案面积计算时，会减去区域内封闭图形的面积

简单来说，选择“是”表示孤岛的面积包含在总结果中，选择“否”表示从总面积中扣除孤岛部分。如果测量的是带孔洞的零件，通常应选择“否”以获得实际材料的面积；如果测量的是包含内部封闭区域的整体外轮廓，则选择“是”。
