CAD机械版图框及明细表兼容性设置的操作指南

在图纸协作过程中，我们有时需要打开和修改由其他软件生成的工程图文档，例如AutoCAD Mechanical格式的文件。这类图纸中的图框和明细表是以自定义实体形式存在的，直接打开后无法通过常规的编辑命令进行内容修改，给后续的图纸调整和信息更新带来阻碍。针对这一兼容性问题，软件提供了两种处理方式：一种是通过转换命令手动处理，另一种是通过配置实现自动识别。下面分别介绍两种方法的具体操作步骤，您可以根据实际需求选择使用。

问题描述：

AutoCAD Mechanical 工程图的图框和明细表属于自定义实体，CAD机械版如何设置兼容，可以直接编辑内容？

步骤指引：

方法一：

在命令栏输入【ZWMACADMCONVERT】，【回车】，对AutoCAD Mechanical的图纸自定义实体进行转换。

方法二：

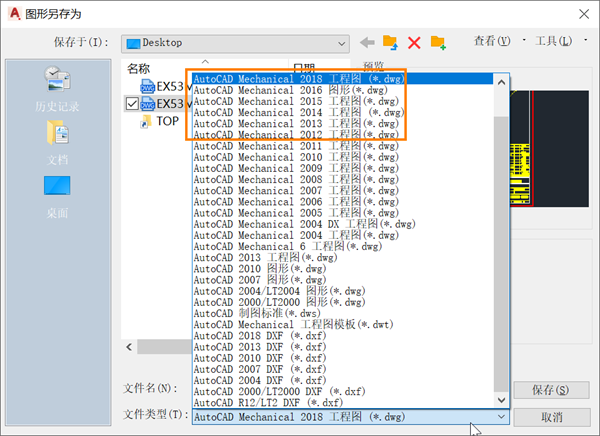

CAD机械版2024及以上版本兼容AutoCAD Mechanical文件.dwg2012-2018工程图。

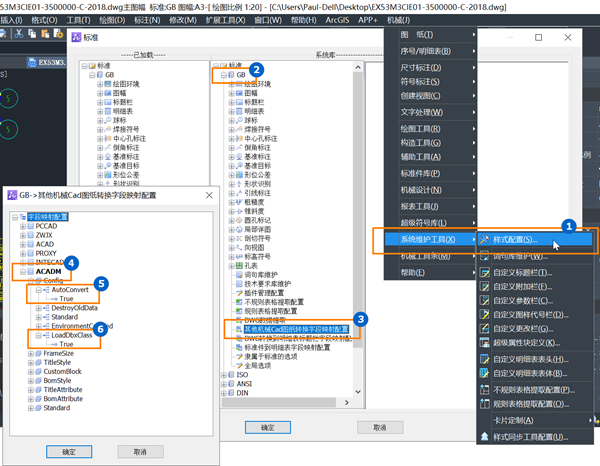

在点击机械菜单【机械-系统维护工具-样式配置】，在【系统库】一栏下展开【GB】，鼠标双击【其他机械Cad图纸转换字段映射配置】，在【ACADM】下将【AutoConvert】和【LoadDbxClass】都设置【True】，重新启动软件即可。

以上两种方法各有侧重：方法一通过命令手动转换，适合偶尔处理少量外来图纸；方法二通过配置实现自动加载，更适合频繁接收此类文件的场景。设置完成后，打开对应格式的工程图即可直接编辑图框和明细表内容，无需额外操作。您可根据实际工作习惯选择最合适的方式。如果仍有疑问，欢迎在评论区留言，我们会及时为您解答。祝您绘图顺利！
