三维CAD管道模块中快速尺寸约束无效的原因及解决方法
在管路设计过程中，经常使用快速尺寸命令来调整管路的长度或位置。但有时标注完成后，管路并未按新的尺寸值移动或更新，表现为约束无效。这种情况通常不是因为尺寸命令本身有问题，而是因为管路组件当前处于刚性状态。在装配环境下，刚性组件无法通过尺寸标注驱动其位置变化，需要先将其转换为柔性状态，才能允许尺寸驱动。下面说明具体的处理方式。
问题描述：
在3D中使用管路模块进行管路设计时，经常需要使用【快速尺寸】命令调整管路的长度和距离，但是有时会出现约束无效的情况，那么该如何处理呢？
原因分析：
3D管路设计基于装配环境，默认装配组件为刚性装配，无法通过快速标注进行移动；
解决方案：

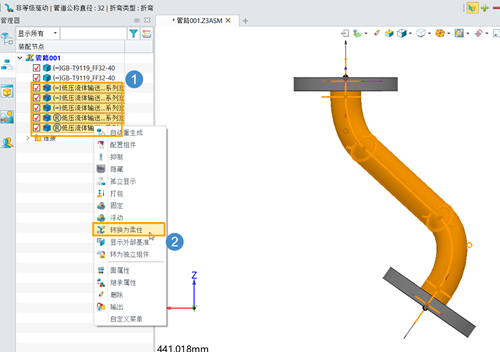

选中组件，【右键】并选择【转换为柔性】，此时使用【快速尺寸】命令即可修改管路长度或距离。

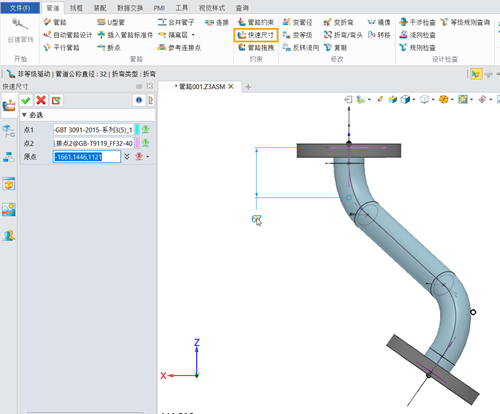

转换为柔性后，快速尺寸即可正常驱动管路更新。如果后续需要恢复刚性状态，重新右键选择转换为刚性即可，两种模式可根据设计阶段灵活切换。
