如何在CAD水暖电中绘制多条管道?

在建筑给排水设计中,管道系统的平面表达需要清晰反映立管与水平支管之间的连接关系。立管负责竖向输送,水平支管则从立管引出,分布到各个用水器具。对于管道较多的区域,如果逐条绘制支管,设计人员需要反复选择立管作为起点,再确定每根管道的方向,操作步骤重复且容易产生偏差。软件提供的绘制多管功能,允许用户在选定立管或已有管线后,一次性指定绘制方向并生成多条管道,从而简化操作流程,提高绘图效率。该功能不仅适用于给排水专业,也可用于暖通和电气等专业中多根管线的并行绘制。下面说明具体的操作方法,帮助设计人员快速完成多条管道的创建。

问题描述:
给排水专业,已经布置好立管,需要一次性绘制多条管道,如何操作?

步骤指引:

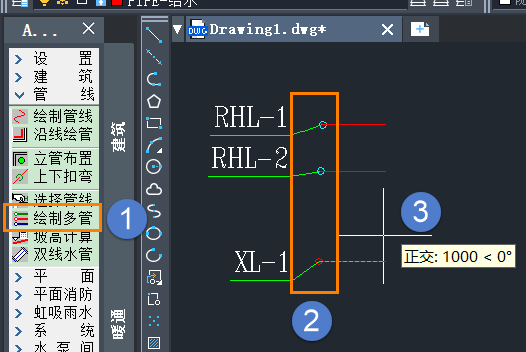

  1. 点击水暖电菜单【给排水-管线-绘制多管】;

  2. 选择需要绘制的立管或管线;

  3. 指定绘制方向,点击对应的位置,或输入具体的尺寸,多条管线即可一同绘制。如何在CAD水暖电中绘制多条管道?

通过上述步骤,多条管道可以在一次命令中同时生成,避免了逐条绘制带来的重复劳动。生成后的管道保持统一的走向和间距,便于后续的标注、统计和出图。建议在操作前确认立管或管线的位置,并根据设计需要选择合适的绘制方向。如果需要精确控制管线间距,可以在指定方向时输入具体的尺寸值,而不是直接点击位置。该方法适用于给排水平面图中支管批量绘制的场景,能够显著提升设计效率。掌握这一功能后,设计人员可以更加高效地完成管道密集区域的绘图工作,为后续的施工图深化打下良好基础。
