如何在CAD水暖电中绘制弧形墙体？
如何在CAD水暖电中绘制弧形墙体？
建筑平面中，弧形墙体可为空间带来流畅的视觉效果，常见于大堂、走廊、楼梯间等区域。绘制弧墙时，如果采用直墙逐段拼接，不仅接缝多，而且曲率不连续。水暖电软件在墙体绘制命令中集成了弧墙模式，用户只需在对话框中设定墙厚，选择弧墙图标，再指定起点和终点，通过调整弧线即可得到所需弧形墙体。下面介绍具体步骤。
问题描述：
如何绘制弧形墙体？
步骤指引：
-
点击水暖电菜单【建筑-墙体-绘制墙体】；
-

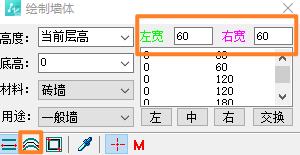

在绘制墙体对话框中设置墙体的宽度，之后选择下方【绘制弧墙】的图标进行绘制；
-

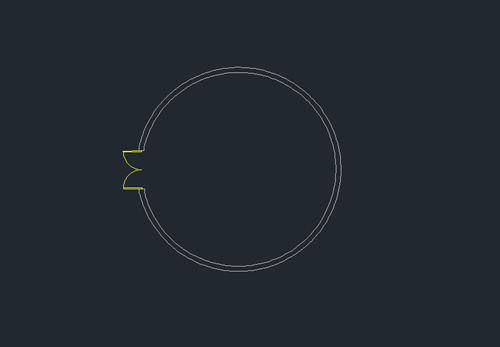

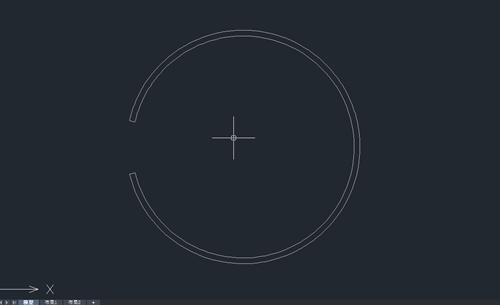

选择好起点和终点之后，调整弧线即可生成弧形墙体。
通过上述方式，弧形墙体可以快速生成，并且保持与普通墙体相同的编辑属性。设计人员可根据需要调整弧线的弧度，使墙体与周边构件协调。建议在复杂平面中先确定弧墙的起终点位置，再逐步调整曲率。该方法操作直观，适合在建筑平面设计中频繁使用。
