3D建模软件螺纹特征投影时怎么生成螺纹收尾线
在机械设计工程图出图过程中，螺纹特征的表达往往决定了图纸的专业度与可读性。很多设计师会发现，投影生成的螺纹末端生硬截断，缺少了关键的收尾线，导致图纸与实际加工工艺不符，甚至引发歧义。这不仅是视觉上的缺失，更是对设计意图的减分。如何让3D模型中的螺纹特征在工程图中完美呈现真实的收尾形态？接下来让我们一起看看吧。
问题描述：

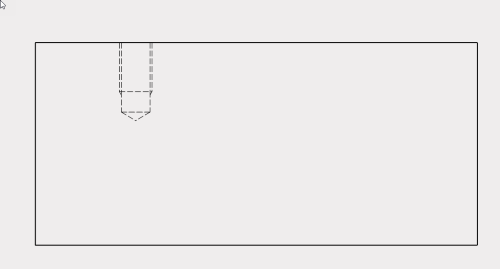

工程图设计过程中，有时需要螺纹特征投影时生成螺纹收尾线，那么在3D建模软件中该如何设置才能生成螺纹收尾线呢？
步骤指引：

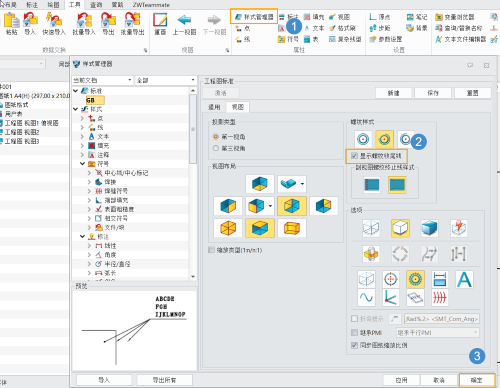

1.点击【工具】-【样式管理器】，在【视图】选项卡中勾选【显示螺纹收尾线】，点击【确定】；

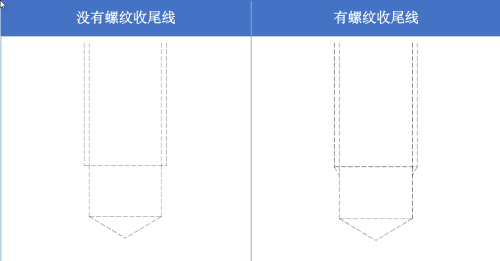

2.此时投影生成的视图，即可显示螺纹收尾线；
Tips：
做投影视图时，螺纹孔轴向与投影平面不平行时，不会生成收尾线；
做剖视图时，剖切位置不在螺纹孔轴上时，不会生成收尾线。
关于3D建模软件生成螺纹收尾线的内容就到这了，感谢小伙伴们的耐心阅读和支持，更多的三维建模教程内容敬请关注。
