3D建模软件中如何将线束材料数据，护套材料数据导出成模板反复使用？

在线束设计中，材料数据的录入是一项不可省略的基础工作。线束材料包含导线规格、绝缘材质、弯曲半径比率等参数，护套材料则涉及防护层的类型、厚度和耐温等级等信息。这些数据在同类项目之间通常具有较高的相似性，如果每次新建文件都重新定义，不仅效率低下，而且容易出现前后不一致的情况。为了简化这一流程，软件提供了材料数据的输出和输入功能，用户可以将当前文件中已定义好的线束材料或护套材料导出为独立的模板文件，在后续项目中直接导入使用，从而避免重复输入。该功能特别适合需要批量创建线束文件或建立企业标准材料库的场景。下面分别介绍线束材料和护套材料的操作步骤。

问题描述：
如何将线束材料数据，护套材料数据导出成模板反复使用？

步骤指引：
线束材料：

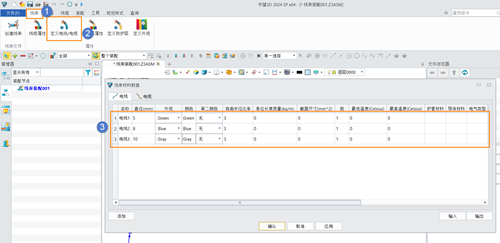

1. 通过【线束】模块的【定义电线/电缆】创建线束材料数据；

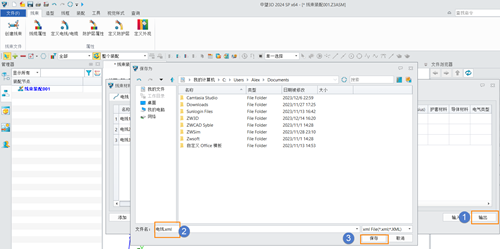

2. 点击【定义电线/电缆】命令对话栏右下角有【输出】命令，输出对应文件，点【保存】；

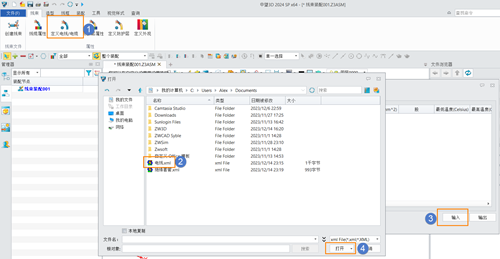

3. 后续新文件定义线束材料，用【定义电线/电缆】命令中【输入】，选择之前生成模板文件，【打开】即可。

护套材料：

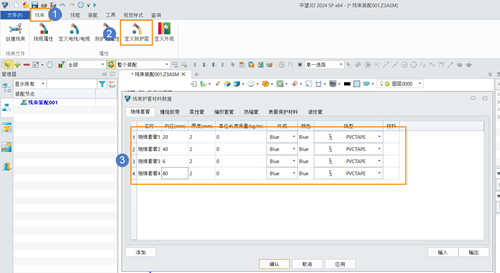

1. 通过【线束】模块的【定义防护层】创建护套材料数据；

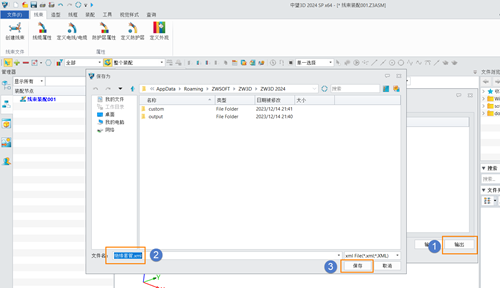

2. 点击【定义防护层】命令对话栏右下角有【输出】命令，输出对应文件，点【保存】；

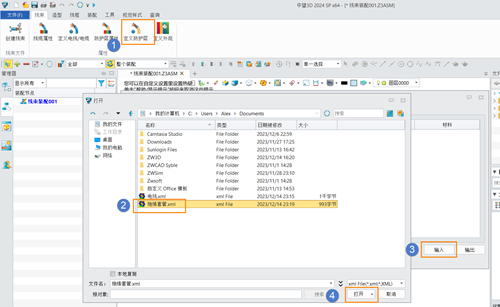

3. 后续新文件定义护套材料，用【定义防护层】命令中【输入】，选择之前生成模板文件，【打开】即可。

将材料数据输出为模板后，后续项目通过输入命令即可直接调用，线束与护套材料均适用。这一方式有效节省了重复录入的时间，同时降低了因手动输入造成参数错误的概率。在实际使用中，建议将导出的模板文件按照材料类别和标准进行命名和归档，便于不同项目快速查找和调用。如果团队成员之间需要共享材料定义，可以将模板文件放在公共目录下，供大家导入使用，保证材料数据的一致性。需要注意的是，线束材料和护套材料分别对应不同的定义命令和输出入口，操作时应根据材料类型选择正确的命令。掌握这一方法后，线束设计中的材料准备工作将更加高效，设计人员可以将更多精力投入到线束路径规划和敷设检查等核心环节。
