3D建模软件中如何快速定义添加带绝缘层线芯？

在电气线束设计中，电缆线芯的定义是进行线束敷设和电气属性管理的基础工作。对于带有绝缘层的电缆而言，线芯并不是单独存在的，而是由导体和包裹在其外部的绝缘层共同组成。如果在定义电缆时只创建了裸线芯，后续在进行线束弯曲半径检查或电气性能分析时，可能会因为缺少绝缘层信息而出现数据偏差，影响设计的准确性。因此，在定义电缆线芯时，需要同时创建绝缘层，并将两者关联起来，形成完整的带绝缘层线芯结构。软件提供了在定义电线电缆命令中直接添加绝缘层和线芯的操作入口，用户可以通过右键菜单调出相关选项，按照顺序完成创建。下面说明具体的操作步骤，帮助设计人员快速建立符合要求的电缆线芯数据。

问题描述：
在定义电缆线芯时，需要创建带绝缘层线芯

步骤指引：

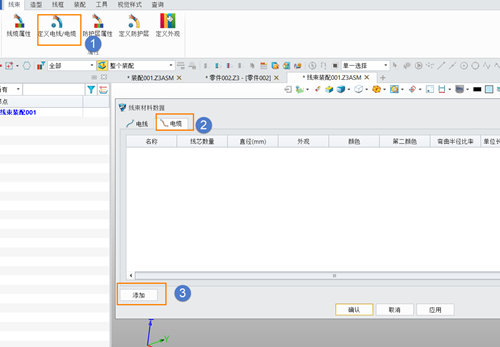

1. 点击【定义电线/电缆】，选择【电缆】，点击【添加】；

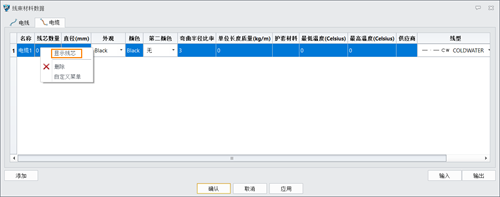

2. 选中所添加的线缆，点击鼠标【右键】，点击【显示线芯】；

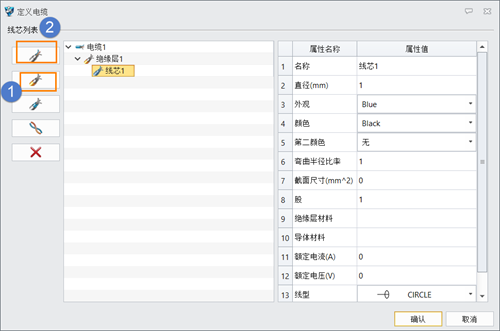

3. 点击插入【绝缘层】，再点击【线芯】，完成创建带绝缘层线芯。

通过上述步骤，电缆线芯的绝缘层和导体部分可以在同一次操作中完成定义，形成完整的带绝缘层线芯结构。生成的线芯数据将保存到当前电缆定义中，后续在进行线束敷设和检查时可以直接调用，无需重复创建。建议在定义电缆之前，先确认电缆的规格和绝缘层参数，以便在插入绝缘层和线芯时准确输入对应的尺寸和材质信息。如果后续需要修改线芯结构，可以重新进入定义电线电缆命令进行调整。该方法适用于各类带有绝缘层的电力电缆和控制电缆，能够帮助设计人员建立规范的电缆数据，为后续的线束设计打下良好基础。
