三维CAD中如何生成线束钉板图？

在线束加工制造环节，生产部门需要的是能够直接用于下料和装配的二维图纸，而不是三维模型。三维线束模型虽然能够准确表达空间走向和弯曲状态，但加工人员无法直接依据三维模型进行裁剪和排布。因此，需要将三维线束展平为二维钉板图，并附上标准件视图、线束表格和尺寸标注等信息。传统方式下，设计人员需要手动展平线束、逐个测量长度、绘制表格，工作量大且容易出错。软件提供的钉板图命令可以自动完成线束的展平，并根据设定输出标准件视图、线束表格和尺寸信息，直接生成可用于加工的图纸。下面说明具体的操作步骤，帮助设计人员快速完成线束加工图纸的输出。

问题描述：
对于线束加工所需要的图纸，如何自动展平3D线束，自动生成所需的标准件视图、线束表格、线束尺寸等信息？

步骤指引：

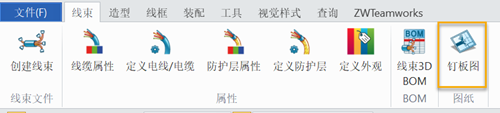

1. 在【线束】栏中找到【钉板图】命令；

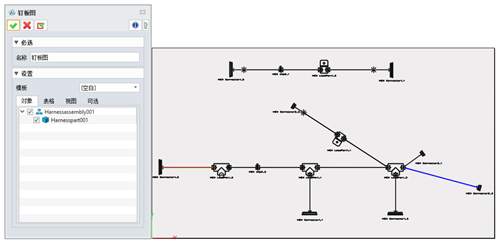

2. 创建线束零件，回到线束装配环境，使用【钉板图】命令，选择需要输出钉板图的线束零件以及表格、是否输出视图与标注等选项，即可生成钉板图。

通过钉板图命令，三维线束可以在一次操作中完成展平，并按照所选选项输出标准件视图、线束表格和尺寸标注，形成完整的加工图纸。生成的钉板图可直接用于生产下料和装配指导，减少了手动展平和测量标注的工作量。建议在操作前确认线束零件已经正确创建，并检查表格和视图选项是否符合加工部门的要求。如果后续线束模型发生修改，可以重新执行钉板图命令更新图纸。该方法适用于各类线束加工图纸的生成，能够提高设计到制造的数据传递效率，降低因手工转换导致的错误风险。
