三维CAD软管穿过管夹时中心线辅助线的绘制方法
三维CAD软管穿过管夹时中心线辅助线的绘制方法
在软管布线过程中，如果路径需要穿过管夹，通常需要先绘制一条通过管夹中心位置的参考线，作为软管布管的引导路径。直接捕捉管夹的几何中心并不方便，需要通过创建线轴的方式生成一条穿过管夹圆弧中心的轴线。软件提供了曲率中心捕捉和通过管夹功能，可以快速完成这一操作。下面说明具体的实现步骤。
问题描述：

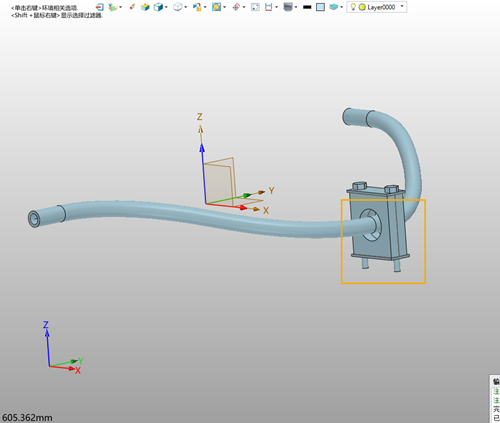

如何绘制管夹中心线使软管能够捕捉穿过管夹
步骤指引：

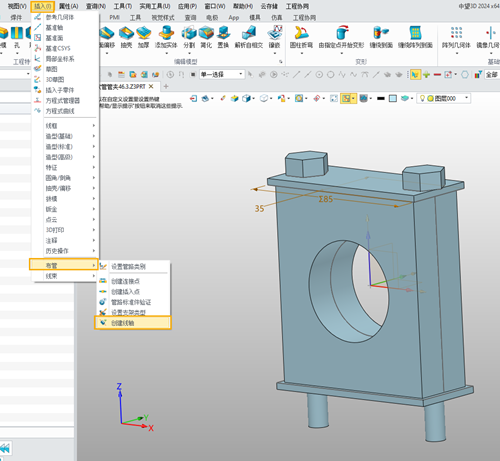

1. 先进入到管夹文件中【插入】-【管道】-【创建线轴】

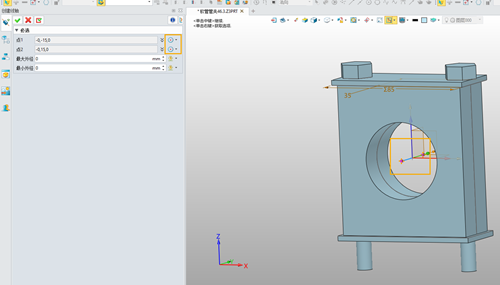

2. 使用【曲率中心】的方式捕捉圆弧中心来创建线轴

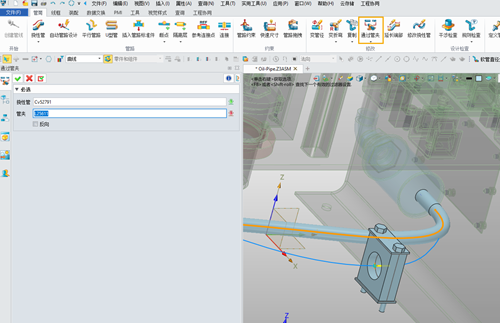

3. 使用【通过管夹】功能即可实现
完成线轴创建后，软管布管时即可捕捉该中心线路径，实现穿过管夹的准确布线。该方法适用于需要精确定位软管穿过管夹的场景。
