国产三维设计软件布管确认时提示命令失败的处理方法

在管道模块中使用管路命令布管时，画完管子后习惯性地多点了几次确认，结果弹出了“命令失败，请检查输入区域”的提示。很多用户会以为管路没生成成功或者哪里操作错了。其实这并不是设计错误，而是因为管路命令默认是连续执行的——第一次确认完成布管，第二次确认会被当作开始一段长度为0的新管路，从而触发规则报错。下面说明正确的退出方式。

问题描述：

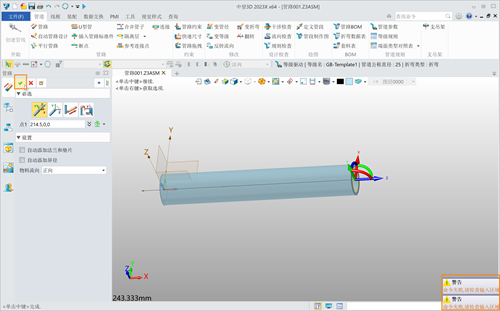

在管道模块中，使用【管路】布管后，多次点击【确认】，并不会关闭对话框，而是会提示："命令失败，请检查输入区域"

原因分析：

在管道模块中，为了减少点击命令的频次，提高布管效率，【管路】命令会默认连续执行，多次点击【确认】并不能结束并关闭对话框。

第一次点击【确认】，是确认布管，而第二次点击【确认】，相当于布设了长度为【0】的管路，而长度为【0】的管路不符合设计规则，所以会有错误提示。

解决方案：

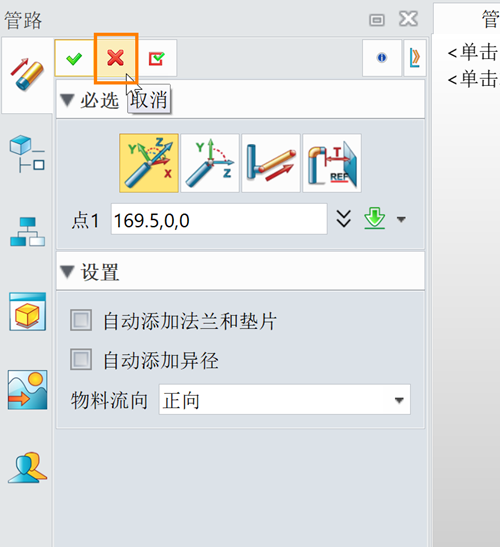

点击【确认】布管完成后，按键盘【ESC】键或者点击对话框中的【取消】按钮即可结束对话，不会继续产生报错。

布管完成后直接按ESC或点取消即可正常退出命令，管路已成功生成，无需反复点确认。
