三维建模软件中装配体质心（重心）的创建与查询方法

三维建模教程 2026-07-10 14:04:24 600

三维建模软件中装配体质心（重心）的创建与查询方法

在装配体设计分析过程中，质心（重心）位置是一个关键参考数据，它直接影响机构的平衡性、支撑点布局以及运动受力分析。如果需要获取装配体的质心坐标，或者将质心以点的方式在模型中显示出来，可以通过质量属性查询功能来实现。该功能支持对选定的装配体进行质量计算，并同步生成质心标记点。下面说明具体的操作步骤。

问题描述：

如何创建/查询装配体质心（重心）三维建模软件中装配体质心（重心）的创建与查询方法

步骤指引：

1. 使用【查询】-【质量属性】功能三维建模软件中装配体质心（重心）的创建与查询方法

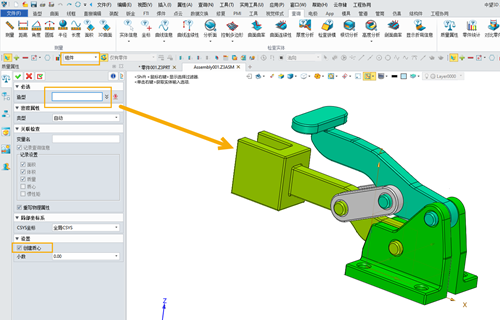

2. 将过滤器设置为【组件】，【造型】选项选中整个装配体，并勾选【创建质心】三维建模软件中装配体质心（重心）的创建与查询方法

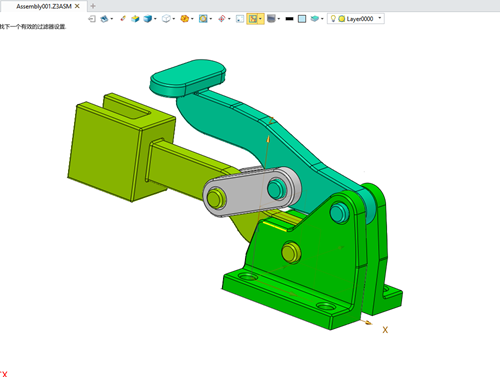

3. 确认后即可创建质心（重心）三维建模软件中装配体质心（重心）的创建与查询方法

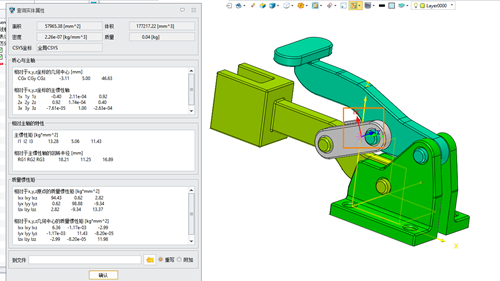

确认后，质心点会以标记形式显示在装配体的对应位置，同时质量属性对话框中会显示质心的精确坐标值，便于后续用于支撑点计算或平衡分析。

推荐阅读：国产三维建模软件

推荐阅读：三维建模软件中软管修改点太小难以选中怎么办？
