怎么用CAD机械版修改粗糙度符号字体高度
你有没有算过，每次标注粗糙度都要单独调整文字高度，一天下来会浪费多少时间？如果只是临时改一两处还好，但机械图纸动辄几十个粗糙度，逐一修改显然不现实。更让人头疼的是，费了半天劲改完，新建一张图纸又得重来一遍，默认设置根本没变。这种低效的重复劳动，完全可以一次性根治。好的工具不应该让用户去适应它的默认值，而是让用户轻松自定义自己的标准。无论是修改系统配置，让所有新图纸都按你的字高来生成，还是只对当前图纸中某个符号单独调整，操作都很直接。接下来让我们一起看看吧~
问题描述：
机械版中的粗糙度符号，默认文字高度为3.5，如何修改默认字体高度？
解决方案：
·对系统设置修改
1.点击菜单【机械-系统维护工具-样式配置】（【ZWMSTYLEMANAGER】命令），打开配置对话框；

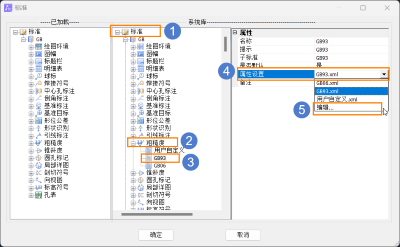

2.在【系统库】下，找到当前标准的【粗糙度】，在【属性设置】中点击【编辑】；

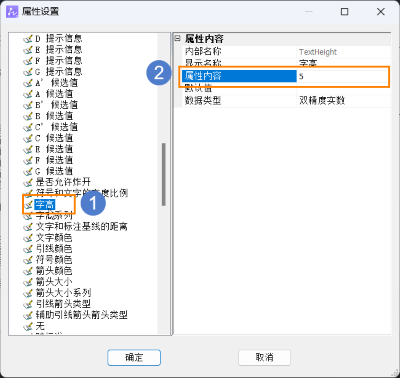

3.在弹出的属性设置对话框中，将【字高】的【属性内容】改为需要的字体高度数值；

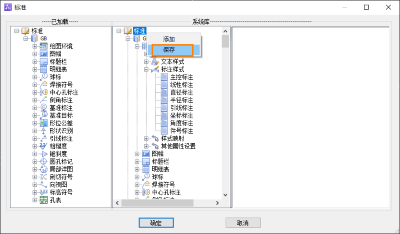

4.右键单击当前标准，在弹出菜单中点击【保存】，完成修改，新建图纸时就可以使用改好的设置了。
·对单个标注修改

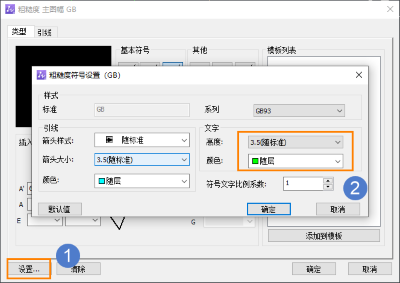

双击粗糙度，进入编辑对话框，点击【设置】，可以对粗糙度文字和引线样式进行更改。
以上就是本文的全部内容，希望对大家有所帮助，有任何疑问欢迎在评论区留言~
