怎么用CAD机械版修改标注线颜色
同样是修改CAD机械版标注线的颜色，有的设计师需要花费10分钟挨个点击，有的设计师只需30秒全局设置，差距来自对“样式配置”功能的了解程度。标注线颜色设置不当，轻则影响图纸阅读流畅度，重则导致尺寸误读、图纸审核不通过。而大部分用户不知道的是，软件已经准备好了一套完整的标注样式管理逻辑：您无需借助任何插件或二次开发，在系统库中找到当前使用的标注样式，直接编辑“尺寸颜色”和“尺寸界线颜色”两项属性，保存加载后即可彻底解决问题。操作路径稳定、可重复，适用于所有版本的CAD机械版。接下来让我们一起看看吧~
问题描述：

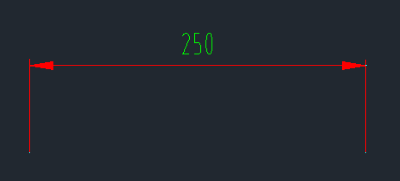

CAD机械版如何修改标注线颜色？
步骤指引：
1.点击菜单【机械-系统维护工具-样式配置】（【ZWMSTYLEMANAGER】命令），打开配置对话框；

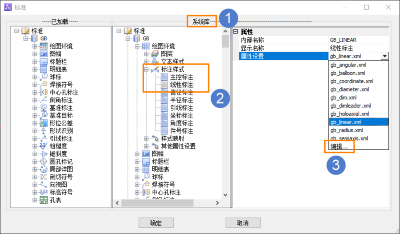

2.在【系统库】中，选择当前使用的标注，在属性设置中，点击【编辑】；

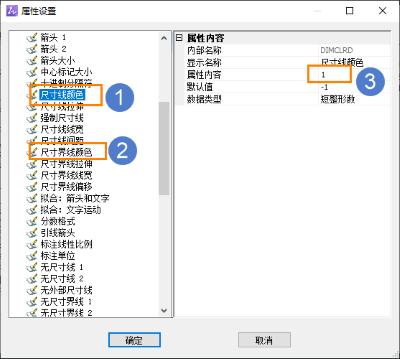

3.在编辑对话框中，将【尺寸颜色】和【尺寸界线颜色】的【属性内容】值进行设定，更改为需要的颜色值；

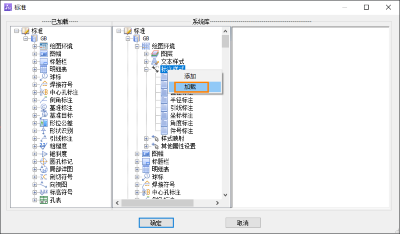

4.在当前样式中，鼠标【右键】点击【加载】，保存并加载目前修改的样式，完成修改。
以上就是本文的全部内容，希望对小伙伴们有帮助，有任何问题欢迎在评论区留言，更多的CAD教程内容敬请关注。
