3D建模软件装配打孔时Record state不支持装配特征报错的原因与解决

在三维装配环境下创建装配孔时，有时需要通过草图来定义孔的位置。然而，在右键选择【草图命令】准备进入草图绘制界面时，系统可能会弹出提示“Record state 不支持装配特征”，导致无法正常进入草图环境。这一报错的出现往往让用户措手不及，不清楚是操作顺序问题还是环境设置问题。实际上，该提示与装配环境下的过滤器选项和记录状态开关有关，只需在调用草图命令前对这两项参数稍作调整即可顺利进入。下面介绍具体的操作步骤。

问题描述：

在装配环境下使用草图命令建立装配孔的孔位时提示【Record state 不支持装配特征】

步骤指引：

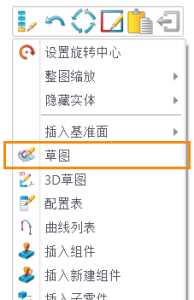

1. 在装配环境下【右击】使用【草图命令】

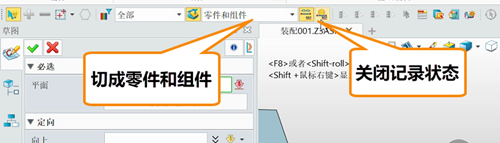

2. 把【过滤器】中的组件选项为【零件和组件】同时关闭【记录状态】

3. 可以正常进入草图界面绘制草图，不再报错

通过以上两步调整——将过滤器中的组件选项设置为【零件和组件】并关闭【记录状态】——即可绕过该报错提示，正常进入草图环境进行装配孔的孔位绘制。这一设置调整仅针对当前草图命令有效，不会影响装配环境中的其他功能操作。如果您在操作过程中仍有疑问，欢迎在评论区留言，我们会及时为您解答。祝您设计顺利！
