3D建模软件装配环境下打孔报错不兼容提示的处理步骤

问题描述：

在三维装配环境下进行打孔操作时，有时会遇到报错提示“非传递特征与装配特征传递组件不兼容”。这一提示的出现通常会中断孔特征的创建，影响设计流程的连贯性。很多用户在看到该提示后不清楚问题出在哪里，也不确定应该如何调整参数来绕过这一限制。实际上，该提示与装配孔特征在组件层面的继承规则设置有关，只要理解其背后的逻辑，就能快速定位并解决问题。下面分析具体原因并给出相应的处理步骤。

在装配环境下使用【装配孔】命令打孔时提示【非传递特征与装配特征传递组件不兼容】，该如何处理？

原因分析：

出现该提示的原因一般是同一组件多个装配孔之间的特征继承规则不统一

步骤指引：

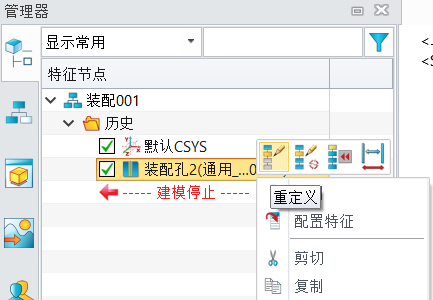

1. 使用【特征重定义】命令查看现有的装配孔的属性

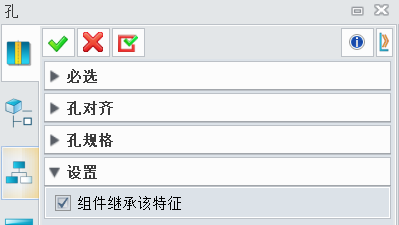

2. 查看属性中的【设置】，是否设置【组件继承该特征】

3. 使用【装配孔】命令在组件上打孔，保持【组件继承该特征】的设置和现有装配孔的设置的一致性

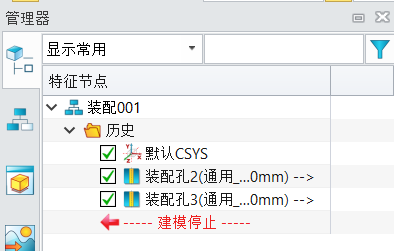

4. 点击【确定】，新的装配孔可以正常生成，不再提示报错

5. 总结：在同一个装配组件中绘制多个装配孔时，其特征继承规则应该统一，即要么全部设置组件继承该特征，要么全部不设置。部分设置就会出现【非传递特征与装配特征传递组件不兼容】的提示

综上所述，该报错的核心原因在于同一组件内多个装配孔的特征继承规则不统一。在创建多个装配孔时，需要确保所有孔特征的【组件继承该特征】选项状态保持一致——要么全部启用，要么全部关闭。通过【特征重定义】命令查看现有孔的设置状态，并在新建装配孔时与之保持统一，即可避免该提示的出现。如果您在操作过程中仍有疑问，欢迎在评论区留言，我们会及时为您解答。祝您设计顺利！
