3D建模软件在管道组件与普通组件装配约束的设置方法
3D建模软件在管道组件与普通组件装配约束的设置方法
在管道设计过程中，有时需要在管路路径上安装一些非管道的标准件，比如阀门手柄、传感器支架或连接法兰等普通组件。但默认情况下，管道模块中的组件与普通装配组件之间是无法直接添加装配约束的，这给设计带来了不小的限制。其实软件在配置中提供了一个专门针对这类场景的开关选项，开启后即可让管道组件和普通组件像常规装配一样进行约束配合。下面说明具体的设置位置。
问题描述：

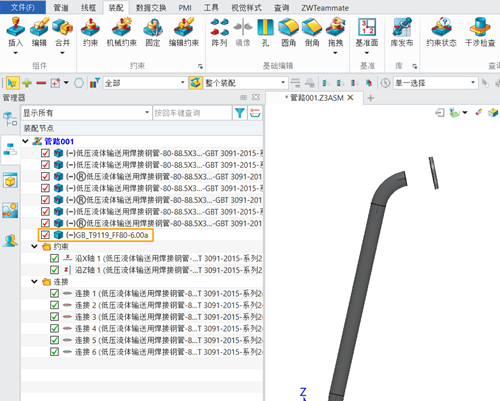

在3D中使用管道模块进行管路设计时，有时候需要插入普通组件进行装配，默认情况下管道组件是不允许直接与普通组件进行装配约束的，那么该如何设置使得管道组件可以与普通组件进行装配约束呢？
步骤指引：

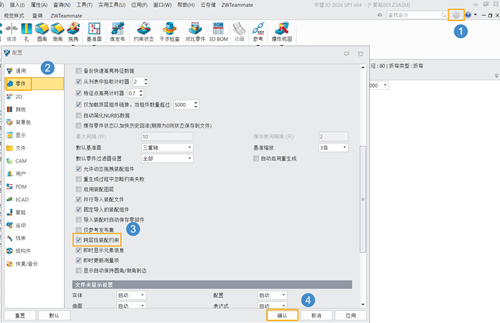

点击【配置】，勾选【零件】-【跨层级装配约束】，点击【确定】，完成上述设置后，即可使得管道组件与普通组件进行装配约束。
开启跨层级装配约束后，管道组件即可与普通组件正常添加配合、对齐等约束关系。该设置对所有管道模块中的组件生效，开启一次即可长期使用，无需重复配置。
