如何对水暖电图纸进行局部裁剪？

国产CAD教程 2026-09-20 15:14:02 5

如何对水暖电图纸进行局部裁剪？

在给排水或暖通图纸的编辑过程中，经常需要将图纸中的某一部分单独截取出来，用于制作局部详图或单独出图。如果使用常规的复制和修剪命令，不仅操作步骤多，还容易漏掉或误删图元。软件中的图形切割功能可以一次性框选目标区域，并将选中的内容独立提取到指定位置，简化了局部裁剪的流程。下面介绍具体使用方式。

问题描述：
CAD水暖电如何裁剪图形呢？

步骤指引：

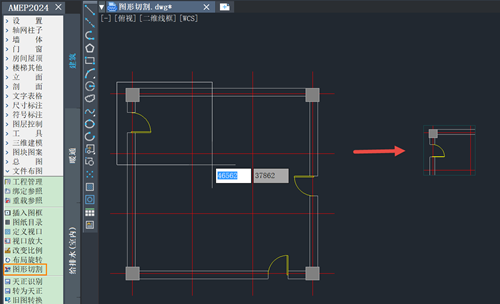

点击水暖电菜单【建筑-文件布图-图形切割】，框选需要切割的区域，选择放置位置即可。如何对水暖电图纸进行局部裁剪？

使用该功能可以快速完成局部图形的提取和搬移，适合需要将大图拆分为多个小图或单独输出某区域内容的场景，减少手动整理的时间。
