3dxml格式模型在3D建模软件中的测量解决方案

三维设计工作中，经常需要打开外部发来的3dxml文件进行尺寸核对。然而，这类数据属于轻量化显示格式，打开后只能旋转、缩放、查看外观，常规的测量工具根本无法选中任何几何元素。有些用户以为是自己用的软件不支持，或者文件本身不包含尺寸信息，其实都不是。关键在于，轻量化数据需要先转化为可测量的几何面片，才能被测量工具识别。软件中内置了一个专门的处理命令，可以让这些原本不可选的网格面变成可拾取的曲面，之后测量就和其他普通模型一样方便了。具体操作看下面的指引。

问题描述：

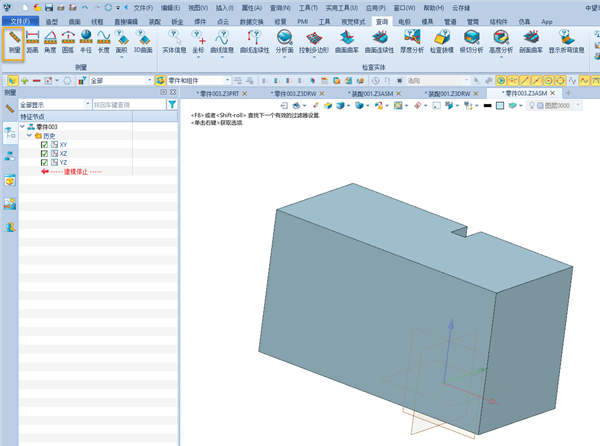

3dxml数据作为catia的格式数据，在catia中是可以测量；用3D打开是轻量化数据，无法直接测量，怎么处理？

步骤指引：

在3D软件右下角命令栏里输入【!CdStl2Faces】，按【回车键】确认，

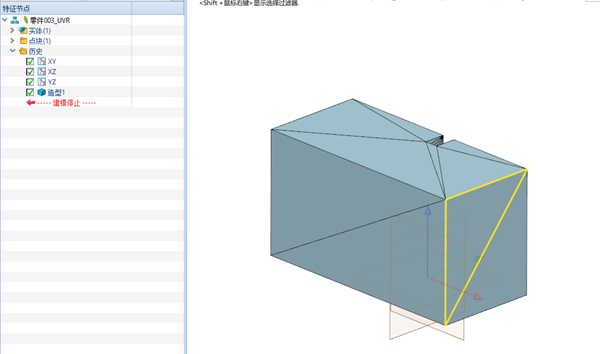

根据提示，选择stl块，并按鼠标【中键】确认，

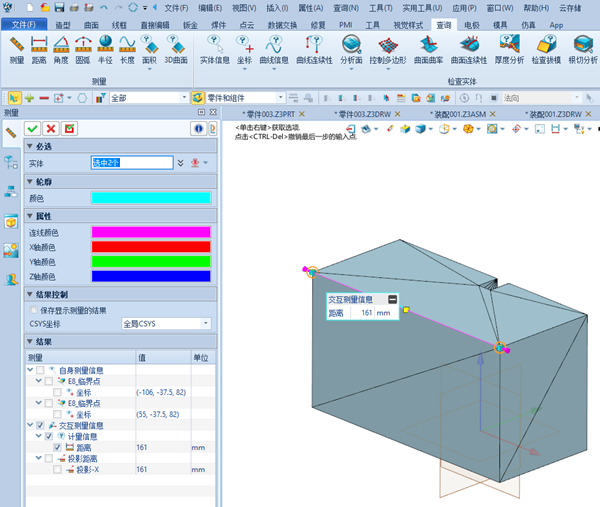

使用【查询】工具下的【测量】测量命令即可。

输入命令、选择网格块、确认转换、再点测量——整个过程不超过一分钟。建议转换完成后先简单验证几个关键尺寸是否准确，确认无误后再进行后续操作。如果经常需要处理这类格式，可以把这条命令记下来，下次直接用，不用再翻文档。
