三维建模软件中如何标记产品厚度并保存到PMI？

在产品研发与设计分析阶段，了解产品不同区域的厚度分布，对于评估结构强度、注塑成型可行性、重量优化等方面都至关重要。例如，在塑料件设计中，壁厚是否均匀直接影响成型质量和收缩变形；在钣金件设计中，不同区域的厚度差异则关系到加工工艺的选择。然而，仅仅在分析时看一眼厚度数据是不够的——这些信息需要被记录下来，以便后续的工艺、制造或质量检测环节能够直接查阅。如果每次都要重新分析，效率显然太低。其实，三维设计软件提供了将厚度分析结果直接保存到PMI的功能，让厚度数据成为模型的一部分，随时可查。下面我们来看看具体如何操作。让我们一起来看看吧！

问题描述：

在产品研发分析时，需要将产品不同区域的厚度标记并保存。

步骤指引：

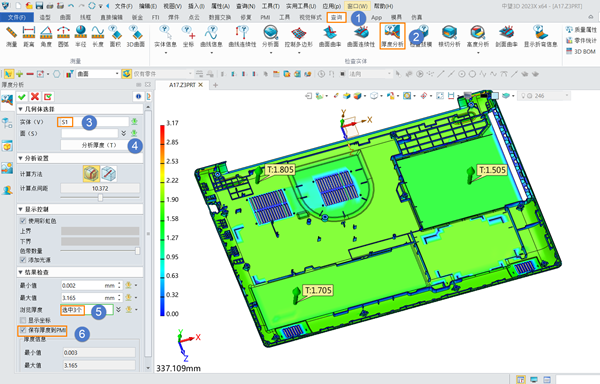

打开零件，点击【查询】-【厚度分析】，选择要分析的产品，点击【分析厚度】，点选需要标记的区域，勾选【保存厚度到PMI】。

完成以上操作后，选中的厚度标记信息就会被保存到模型的PMI中。这些PMI数据会随模型一起保存，当你打开模型或将其传递给其他同事时，厚度标记信息可以直接查看，无需重新进行分析。这一功能在模具设计、注塑成型分析、质量检测等需要反复参考厚度数据的场景中尤为实用。需要注意的是，保存到PMI的厚度标记会与模型关联，如果模型发生变更，建议重新分析并更新PMI数据，以确保信息的准确性。如果你在操作过程中遇到其他问题，欢迎在评论区留言交流！
