CAD机械版自定义序号类型的操作方法

在CAD机械版中，默认的序号（球标）样式通常是圆形带序号。但在某些企业标准或特定项目要求下，我们可能需要使用带引线、矩形框或包含“序号”和“数量”等自定义内码的序号样式。例如，有些企业要求序号标注为“序号：1，数量：2”的格式。那么，如何制作一个完全符合自己需求的自定义序号类型呢？其实过程并不复杂：首先绘制自定义序号的图形，并为其添加带有特定内码（如[序号]和[数量]）的属性块；然后将其保存到指定的样式文件夹，并更新配置文件。下面我们就以制作一个带数量显示的序号为例，详细介绍完整步骤。让我们一起来看看吧！

问题描述：

在机械中，需要自定义序号类型 ，如下图，应该如何制作 ？

步骤指引：

1. 绘制自定义序号图形。

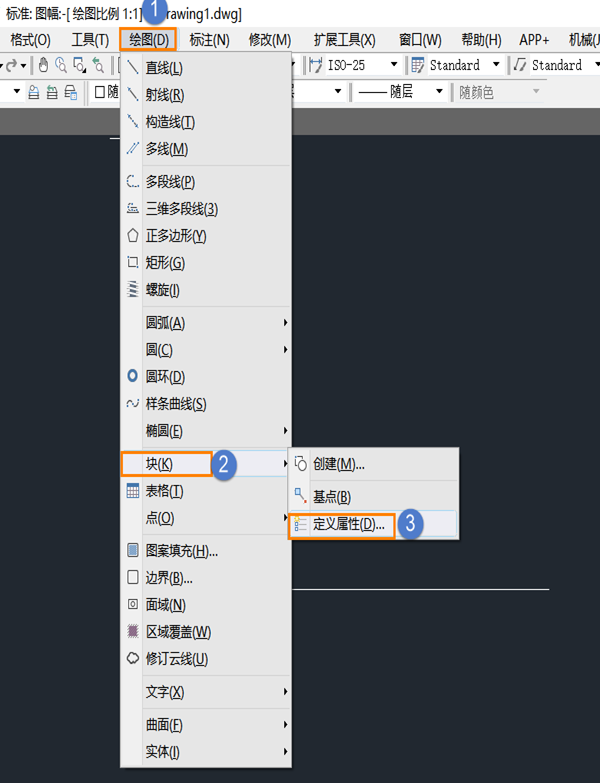

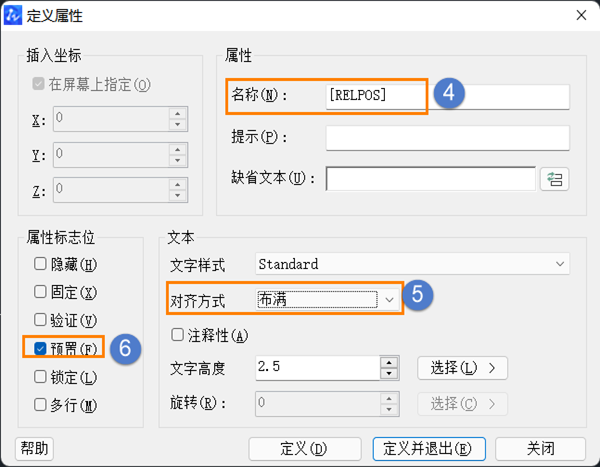

绘制【直线】，然后利用【绘图-块-定义属性】，创建【序号】和【数量】内码的属性块，需要注意内码必须加中括号，操作如下：

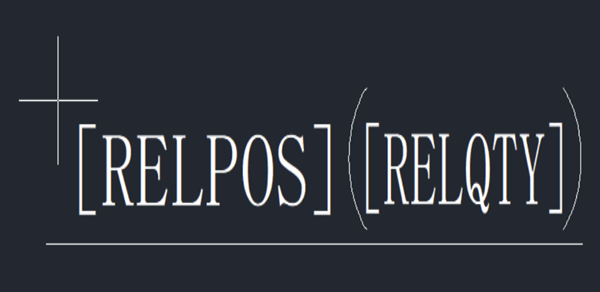

效果如下：

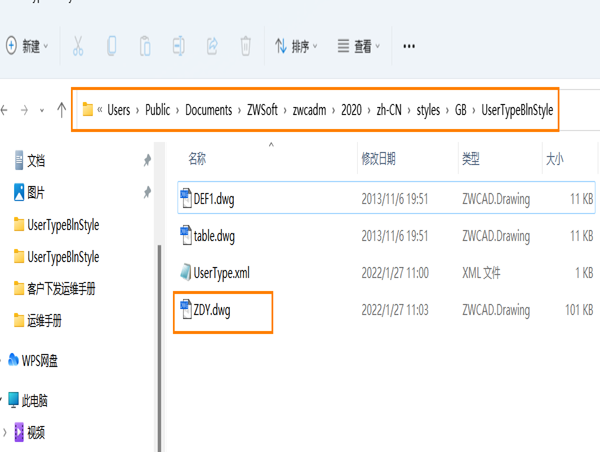

2. 输入命令【BASE】，指定插入点，此图为直线左端点，然后将图纸保存到

【C:\Users\Public\Documents\ZWSoft\zwcadm\2020\zh-CN\styles\GB\UserTypeBlnStyle】下；

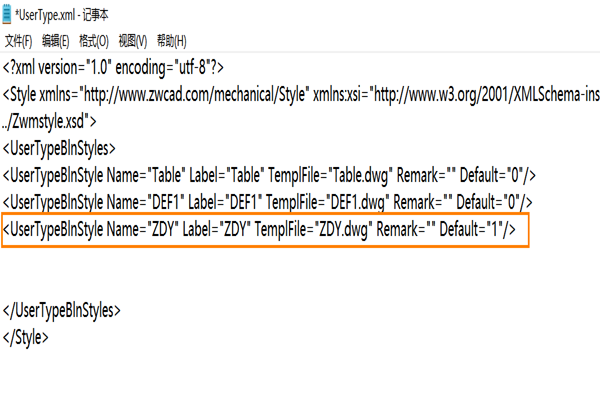

3. 在【C:\Users\Public\Documents\ZWSoft\zwcadm\2020\zh-CN\styles\GB\UserTypeBlnStyle】，用记事本打开【UserType.xml】文件，将自定义的序号信息写入，如下图

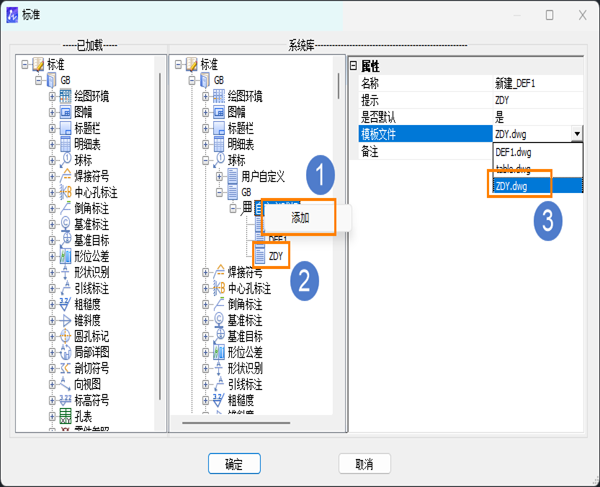

或点击菜单【机械-系统维护工具-样式配置】（【ZWMSTYLEMANAGER】命令），打开配置对话框；在对话框中的【系统库】，【自定义球标】右键【添加】一个球标名，在【模板文件】中选择定义的dwg文件；

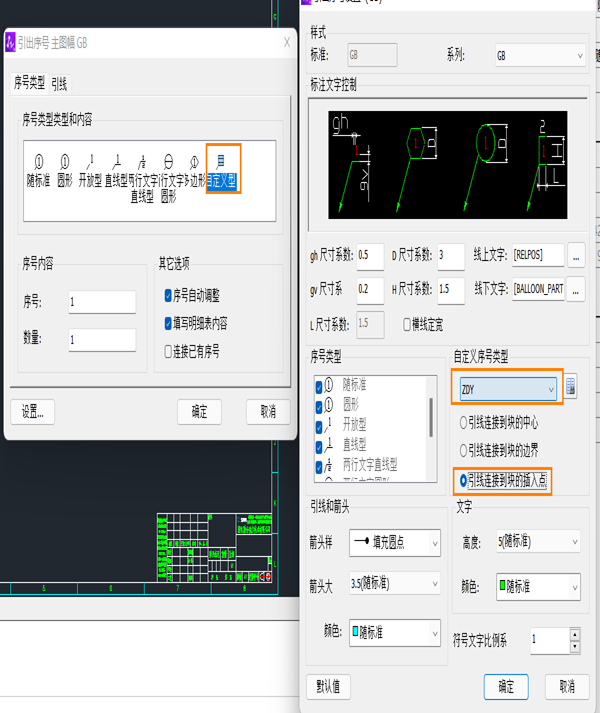

4. 新建图纸，插入图框后创建序号，即可有自定义的序号样式选择；

5. 最终效果：

完成以上步骤后，当你新建图纸并插入图框、创建序号时，就可以在序号样式列表中看到刚刚定义好的自定义类型，直接选用即可。需要特别注意的是：属性块中的内码（如[序号]和[数量]）必须使用英文中括号，并且与软件内部识别的字段名称保持一致；保存图纸时，文件的插入点（通过BASE命令指定）决定了序号引线的附着位置，建议选择图形的左下角或引线起点。如果通过手动编辑XML文件添加，请确保XML语法正确，并注意备份原文件。如果在操作过程中找不到对应的文件夹或配置文件，可以检查软件安装目录下的styles\GB\UserTypeBlnStyle路径是否真实存在，若没有可手动创建。希望这篇指南能帮助你轻松打造企业专属的序号样式，让图纸标注更加规范高效。如果你在自定义过程中遇到其他问题，欢迎在评论区留言交流！
