CAD机械版变更履历模板自定义方法

在使用CAD机械版进行图纸设计时，变更履历是记录每次修改内容、版本演变的重要载体。很多企业都希望变更履历的表格样式能与公司内部文档规范保持一致，比如表头是否需要增加“序号”列、字体选用哪种、列宽如何调整、是否添加边框等。然而，软件默认的变更履历样式往往是固定的，直接修改似乎无处下手。其实，CAD机械版允许用户通过修改两个核心的DWG模板文件，来完全定制变更履历的显示效果。具体怎么操作呢？让我们一起来看看吧！

问题描述：

CAD机械版如何修改变更履历的样式？怎样调整CAD机械版变更履历的样式？

步骤指引：

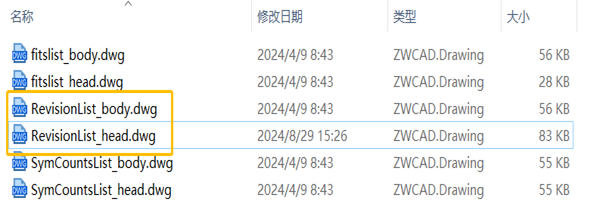

1.变更履历的文件位置如下：

【C:\Users\Public\Documents\ZWSoft\zwcadm\2025\zh-CN\FixedStyles\UserData】

表头文件为【RevisionList_head.dwg】，表体文件为【RevisionList_body.dwg】；怎样调整CAD机械版变更履历的样式？

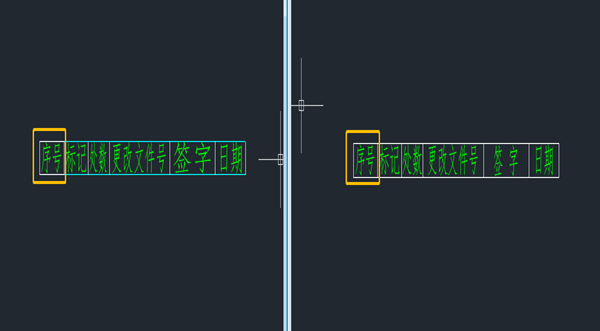

2.分别打开表头和表体文件，修改为自己想要的样式。如在前面新增序号；怎样调整CAD机械版变更履历的样式？

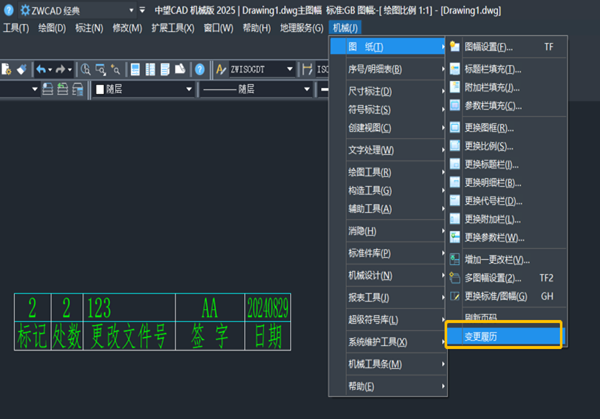

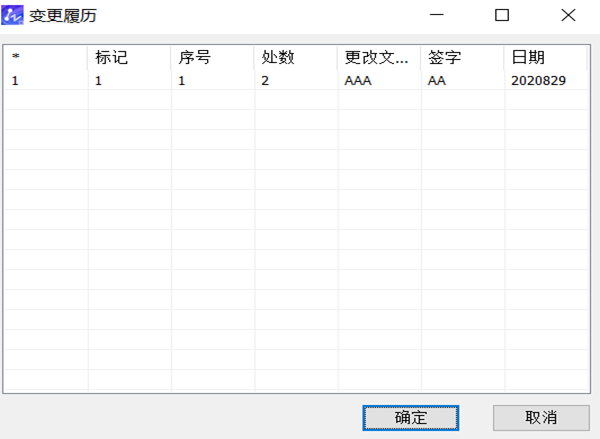

3.点击菜单【机械-图纸-变更履历】填写相关内容；怎样调整CAD机械版变更履历的样式？

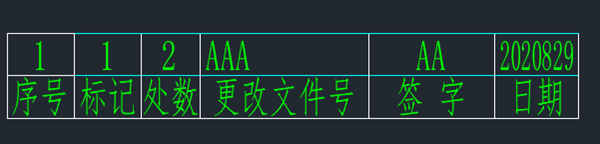

4.显示如下图所示；怎样调整CAD机械版变更履历的样式？

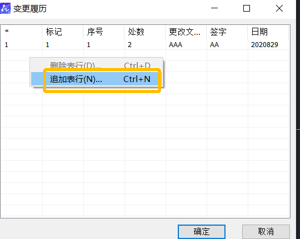

5.如需增加表行可再次点击【机械-图纸-变更履历】，然后点击鼠标右键，选追加表行;怎样调整CAD机械版变更履历的样式？

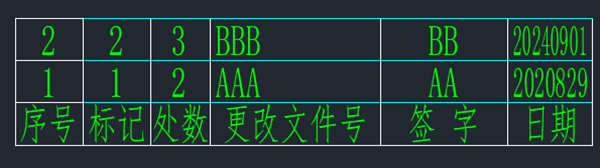

6.填写完毕后点击【确定】，显示如下。怎样调整CAD机械版变更履历的样式？

通过直接编辑RevisionList_head.dwg和RevisionList_body.dwg两个模板文件，你可以轻松调整变更履历的列结构、文字样式、行高等，使图纸的变更记录既规范又美观。建议在修改前备份原始文件，以免误操作导致样式异常。如果在操作中找不到文件路径或修改后没有生效，欢迎在评论区留言，我们一起探讨解决！
