CAD机械版图框边距设置步骤

在CAD机械版中出图时，图框的页边距直接决定了绘图区域的大小和图纸布局。有时候，默认的页边距可能不符合企业的出图规范，或者你需要为特定项目留出更多装订或标注空间。那么，如何修改图框的页边距呢？其实，只需要通过样式配置找到对应的图框文件，调整图形并修改页边距数值即可。具体操作步骤，让我们一起来看看吧！

问题描述：

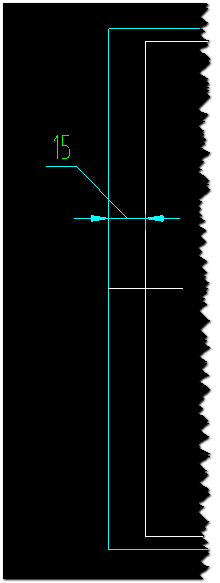

如图，如何对图框页边距进行修改？

步骤指引：

1.点击菜单【机械-系统维护工具-样式配置】（【ZWMSTYLEMANAGER】命令）；

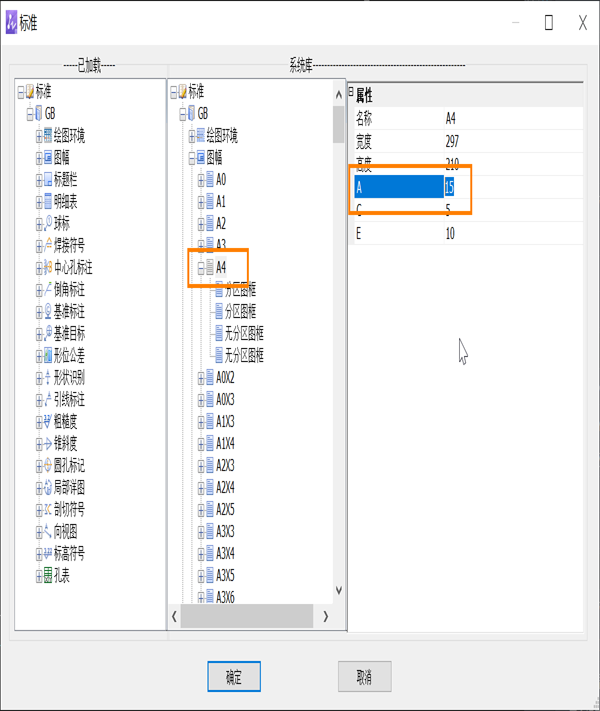

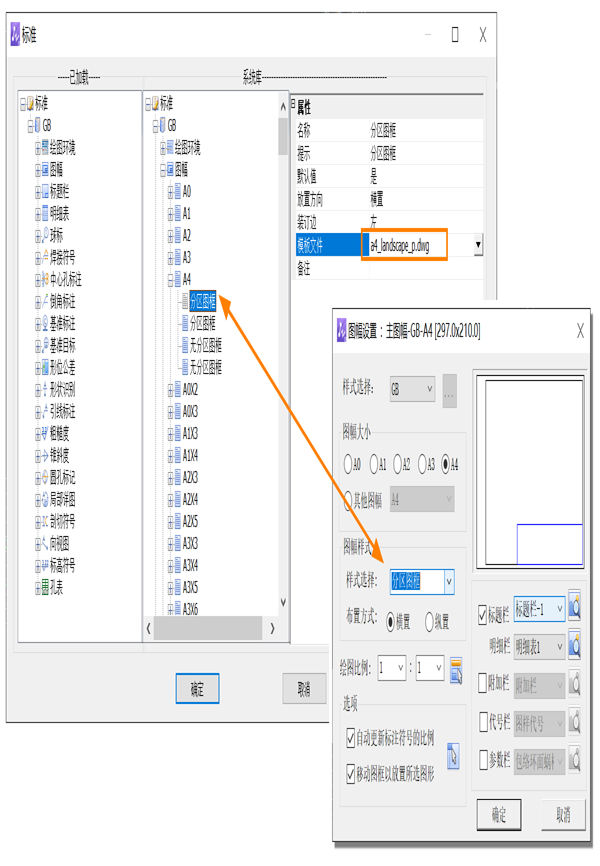

2.在【系统库】中的【图幅】中，选择需要修改的图框样式，找到对应的dwg文件名称；

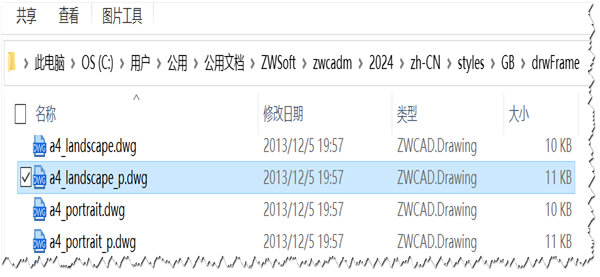

3.在CAD机械版模板资源路径下

【C:\Users\Public\Documents\ZWSoft\zwcadm\****\zh-CN\styles\GB\drwFrame】找到此文件；

4.用CAD打开，将图形进行编辑，以符合预定要求；

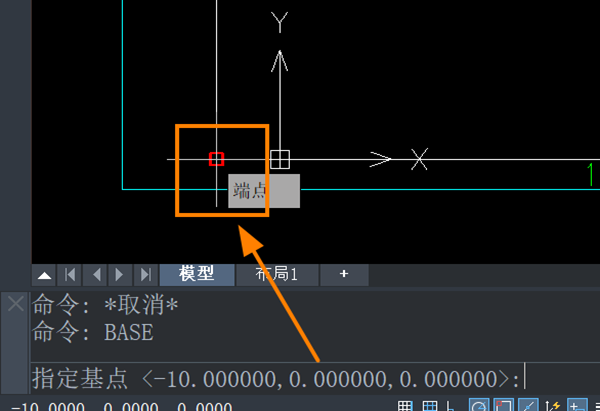

5.执行【base】命令，指定基点位置为内框左下角点，保存此文件；

6.参照步骤1，在【样式配置】界面内，修改图框属性的页边距数值，点击【确定】保存，完成图框页边距的样式修改。

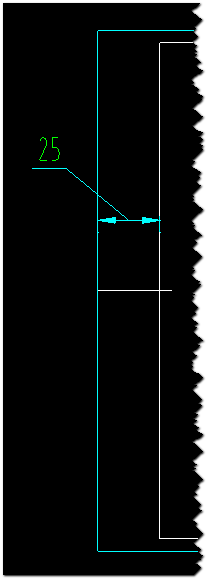

完成以上设置后，重新插入图框，你就会发现页边距已经按你的要求调整好了。如果在操作过程中找不到对应的图框文件或修改后没有生效，欢迎在评论区留言，我们会尽力帮你排查！
