CAD为什么图纸空间图形转模型空间会跑位

在CAD设计工作中，"图纸空间（布局）转模型空间时图形错位"是困扰众多工程师的典型问题。当用户通过CHSPACE命令或复制粘贴作转换空间时，经常遭遇视口比例失真、标注错乱、图块偏移等现象，这不仅影响出图精度，更可能引发连锁性的设计错误。本文将剖析这一现象背后的成因，帮助用户实现跨空间的精准数据迁移。

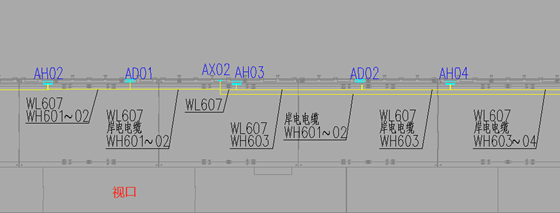

视口中：CAD为什么图纸空间图形转模型空间会跑位

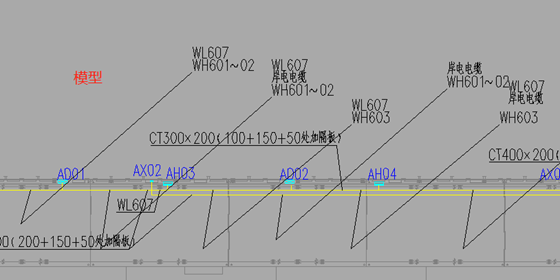

模型中：CAD为什么图纸空间图形转模型空间会跑位

当布局空间中有多个视口，使用【CHSPACE】命令转换图形到模型空间，要注意选择对应的视口，如果视口选错，将导致模型空间中的图形对象跑位。

以上就是本文的全部内容，希望对你有所帮助，更多CAD知识可以关注我们，欢迎评论区留言交流~
