三维建模教程 2026-09-10 14:24:10 3

3D建模软件中如何进行线束BOM数据的统计？

线束创建完成后，如果需要统计整体装配下所有线束的总长度，逐个测量既耗时又容易遗漏。软件提供了线束BOM统计功能，可以一次性汇总所有线束的长度数据，并支持自定义需要显示的属性列，最后直接导出为表格文件，方便后续采购和下料使用。具体操作如下。

问题描述：
创建完线束之后，需要对不同的线束进行总长统计。那么ZW3D如何进行自动统计？

步骤指引：
1.创建完成线束之后，退到创建线束界面3D建模软件中如何进行线束BOM数据的统计？

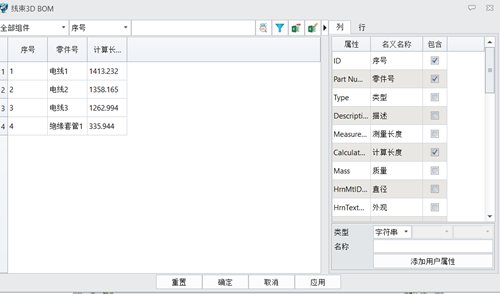

2.点击【线束3D BOM】功能即可统计整体线束装配下的所有线束3D建模软件中如何进行线束BOM数据的统计？
注：可根据右侧自行添加需要展示的线束属性

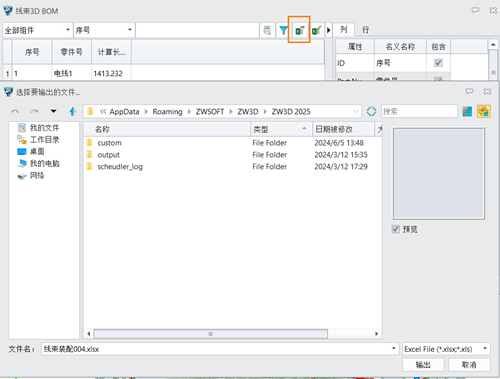

3.单击【输出数据】即可输出Excel表格3D建模软件中如何进行线束BOM数据的统计？

通过该功能，线束总长数据可快速汇总并导出，无需手动逐条累加。导出的表格可直接用于材料统计或生产准备，提高数据整理效率。
