3D建模软件中如何创建线束模块？

在三维设计软件中，线束模块是专门用于电气布线设计的工具环境。与常规的零件建模或装配设计不同，线束模块提供了针对电缆、线束路径以及电气属性管理的专用命令和工具栏。当设计任务从结构建模转向电气布线时，需要先进入线束模块才能调用相关功能。许多初次接触该模块的用户可能会在菜单中寻找入口，但实际上，线束模块的启动方式是通过新建装配并选择类型来实现的，入口并不在现有的菜单栏中，而是在新建文件对话框中。下面说明具体的操作步骤。

问题描述：
3D如何进入线束模块

步骤指引：

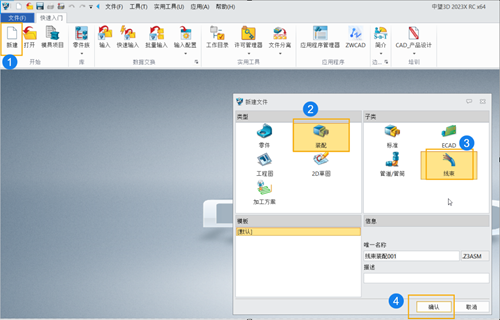

1、点击【新建】，点击【装配】，选择【线束】，然后【确认】即可。

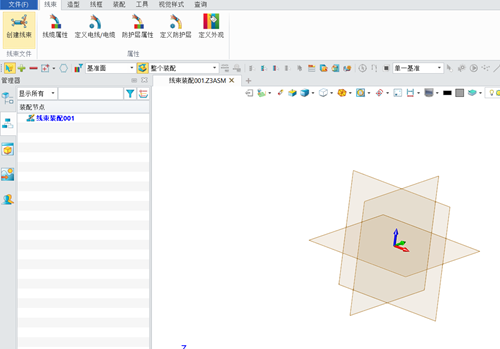

2、创建后界面如下。

按照上述步骤操作后，软件会创建一个新的线束装配文件，界面自动切换至线束设计环境，工具栏中会显示线束专用的命令，如定义电线电缆、敷设路径、添加位置点等。此时即可开始线束的敷设和设计工作。需要注意的是，进入线束模块前应确保软件许可中包含线束功能，否则在新建对话框中可能无法看到线束选项。如果后续需要切换回普通装配或零件设计环境，只需重新新建文件时选择对应的类型即可。该操作方式适用于各类需要电气布线设计的项目，掌握后可以快速在结构与电气设计之间切换，提高协同设计的效率。
