三维建模软件中在线束敷设时，出现红白相间的颜色如何调整？
三维建模软件中在线束敷设时，出现红白相间的颜色如何调整？
三维线束设计中，线束颜色变为红白相间，通常是因为弯曲半径比率不符合定义值。弯曲半径比率反映了线束弯曲半径与直径的比例关系，直接影响线束的寿命和性能。
问题描述：

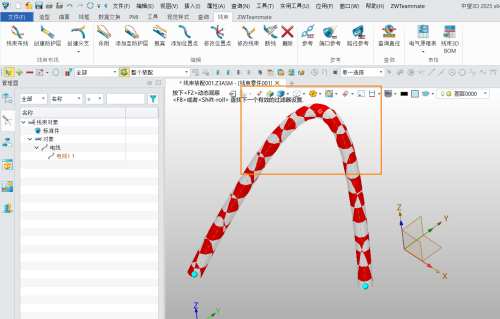

3D在线束敷设时，出现红白相间的颜色如下图所示：
原因分析：
线束出现红白相间颜色的原因是：线束的最小弯曲半径比率不符合线束定义的比率值。
注：弯曲半径比率的定义：线束在弯曲成型时，其弯曲半径与线束直径的比例关系。这个比率的大小直接影响线束在弯曲时的阻力，进而影响线束的寿命和性能。
解决方案：
方案一：

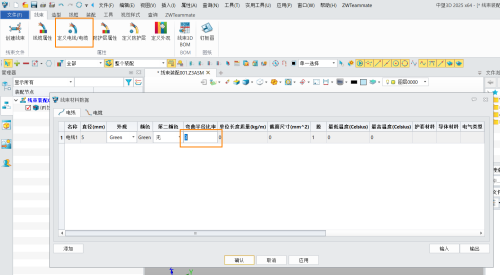

返回到【定义电线/电缆】，将【弯曲半径比率】的数值改小，满足线束最小的弯曲半径比率。
方案二：

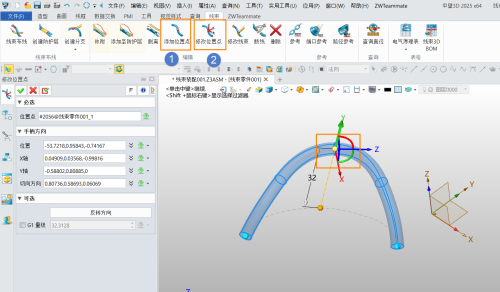

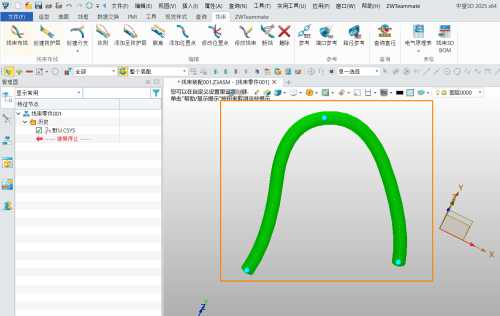

使用【添加位置点】命令添加位置点，然后用【修改位置点】命令修改位置点位置，调节线束敷设路径，调节线束的弯曲半径比率。
可通过两种方式解决：调整弯曲半径比率数值，或添加并修改位置点优化路径。根据实际情况选择合适方案，使线束满足最小弯曲半径要求。
