三维CAD机械版复制的图框会消失如何解决
三维CAD机械版复制的图框会消失如何解决
在CAD机械版的协同设计环境中，标准化图框的复用是提升效率的关键。然而，经常会出现复制的图框在新环境中无法显示的情况。与普通图形不同，机械版图框常以“块”或“外部参照”形式存在，其显示依赖于精确的路径关联、宿主文件的图层体系以及对象的可见性设置。这种“消失”现象，本质上是链接中断或显示状态被抑制的结果。本文将为您深度剖析这一现象的原因，并提供了相应的解决办法。接下来，让我们一起看看吧。
问题描述：

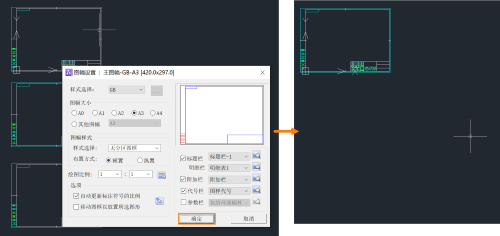

复制图框，然后双击框进入图框设置界面，点击确定后复制的图框会消失，是为什么？
原因分析：

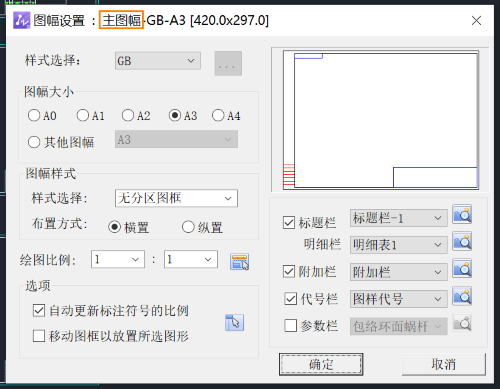

双击图框进入图幅设置面板可以看到图框的名称，软件中的机制需要每个图框都有独立的名称。
如果使用copy命令复制图框，将得到相同名称的图框，是违背机制的，所以在图幅设置后会自动删除重名图框。
解决方案：
通过【ctrl+c】、【ctrl+v】复制图框，或者多图幅设置功能【TF2】命令新建图框即可。
以上就是本篇文章的全部内容，希望对你有所帮助！
