明细表中单重和总重的小数位对齐，是BOM表格规范性的基本要求。默认情况下，重量字段末尾的零会被自动隐藏，导致同一列中精度显示不统一，表格视觉混乱，也容易在审图时引发质疑。通过修改字段类型为字符型，并结合特定表达式控制小数输出位数，可以彻底解决这一问题。标题栏和明细表均可按同样逻辑配置。接下来让我们一起看看吧。
问题描述：

在标题栏和明细表中重量信息设置2位小数，如果小数后面的末尾是【0】，则会被隐藏，例如【15.00】，会显示为【15】。
如需要将末尾的【0】进行保留，如何操作？

步骤指引：

1.标题栏中保留末尾零的方法：

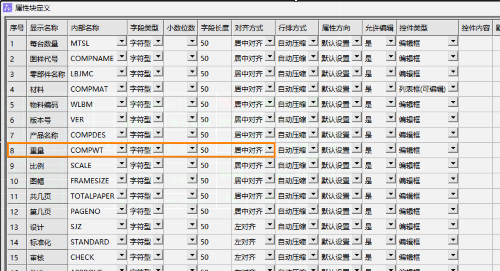

1.1 定制标题栏时 将【重量】类型定义成【字符型】，如下图

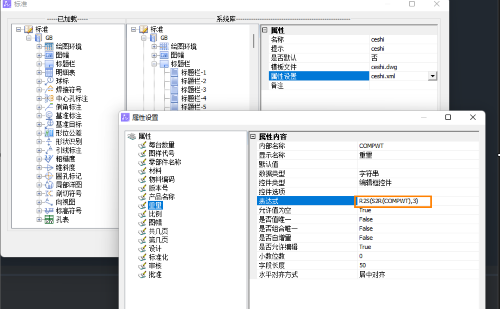

1.2 点击菜单【机械-系统维护工具-样式配置】（【ZWMSTYLEMANAGER】命令，在【系统库】找到设置的标题栏，打开【属性】，在【重量】的表达式中输入【R2S(S2R(COMPWT),3)】，如下图
备注：【R2S(S2R(COMPWT),3)】表达的意思是：在实数转换成字符串的时候进行切分，数字【3】指的是保留小数点后【3位】数字，这样后置零就能保留；

2.明细表中【单重】和【总重】保留末尾零的方法：

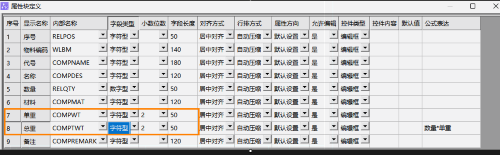

2.1 定制标题栏时 将【单重】和【总重】类型定义成【字符型】，

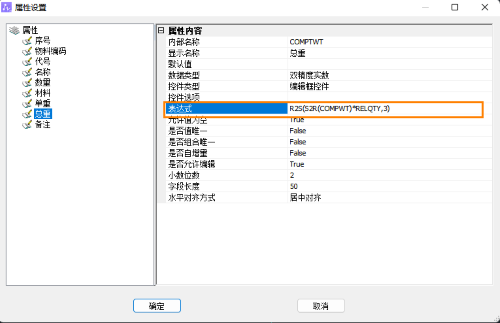

2.2 点击菜单【机械-系统维护工具-样式配置】（【ZWMSTYLEMANAGER】命令，在【系统库】找到设置的明细表，打开【属性】，在【单重】属性的表达式：【R2S(S2R(COMPWT),3)】；在【总重】的表达式中输入【R2S(S2R(COMPWT)*RELQTY,3)】

3.以上设置保存后加载生效即可。
