怎么用CAD机械版绘制斜截圆管展开图

国产CAD教程 2026-03-23 16:54:52 7

在机械制造与钣金加工中，斜截圆管是一种常见的过渡连接件。传统的手工放样方法不仅计算复杂，容易累积误差，且每一次修改都意味着重新绘制，极其消耗设计精力。面对紧张的交付周期，如何快速输出精确的展开图，是困扰许多工程师的难题。使用专业的机械版CAD软件，可以将这一繁琐过程简化为参数化设置，无需记忆公式，无需手动推算相贯线，真正实现输入参数、一键出图。接下来让我们一起看看吧，如何通过几个简单步骤，精准获取斜截圆管的展开下料图，让设计效率提升一个台阶。

问题描述：

如何使用机械版绘制斜截圆管展开图？

步骤指引：

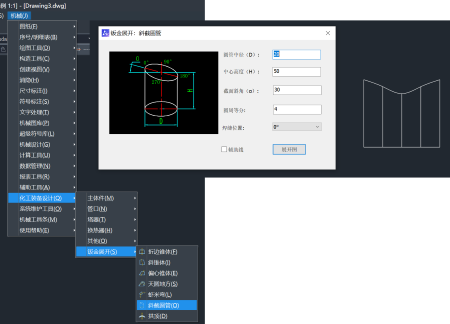

点击菜单【机械-化工装备设计-钣金展开-斜截圆管】，设置对应的参数，即可生成斜截圆管展开图。

怎么用CAD机械版绘制斜截圆管展开图

以上就是本文的全部内容，若想了解更多高效的CAD插件可在评论区留言！
