三维建模软件在打断管路时同时添加尺寸标注的设置方法

在管路设计中，打断操作往往是为了在特定位置插入管件或调整分段长度，而打断后通常还需要标注该位置的尺寸信息。如果打断和标注分两步完成，不仅操作次数增加，还容易遗漏关键尺寸。软件在断点命令中集成了快速尺寸选项，勾选后即可在打断管子的同时自动生成三维尺寸标注，一步完成两个操作。下面说明具体的使用方式。

问题描述：

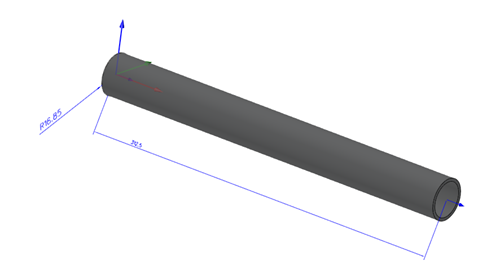

在进行管路设计常需要添加三维尺寸信息，那么在打断管子的同时如何能直接添加三维尺寸信息呢？三维建模软件在打断管路时同时添加尺寸标注的设置方法

步骤指引：

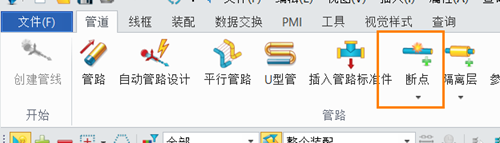

1. 点击【管道】模块中的【断点】命令。三维建模软件在打断管路时同时添加尺寸标注的设置方法

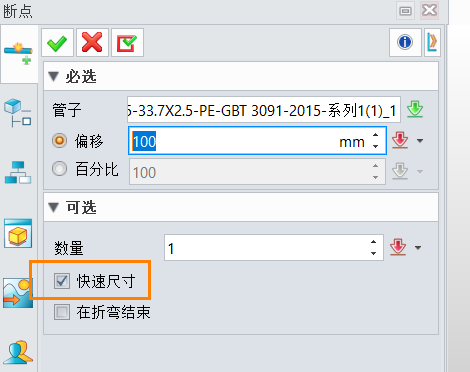

2. 在弹出的对话框中勾选【快速尺寸】。三维建模软件在打断管路时同时添加尺寸标注的设置方法

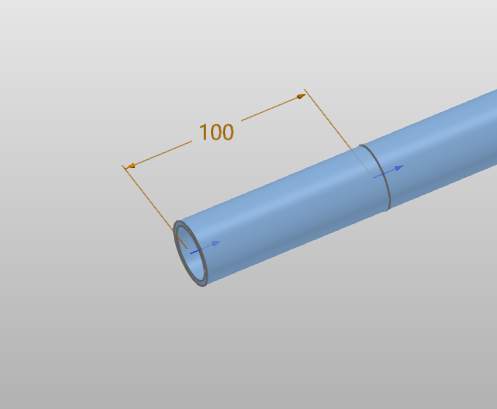

3. 设置后的效果如图：三维建模软件在打断管路时同时添加尺寸标注的设置方法

勾选快速尺寸后，执行断点操作时会同步生成该位置的尺寸标注，减少重复劳动，便于后续出图或定位参考。
