三维建模软件中批量打断管子的操作方法
三维建模软件中批量打断管子的操作方法
在管路设计中，有时需要将一根长管按相同间隔打断成多段，以便安装法兰、管件或满足标准规格的长度要求。如果一根一根手动打断，不仅效率低，还难以保证间距一致。软件提供了批量打断功能，只需要设置好偏移距离和打断数量，即可一次完成多段分割。下面说明具体操作步骤。
问题描述：
3D如何批量打断管子？从而实现标准规格设计。
步骤指引：

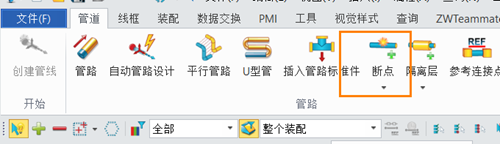

1. 点击【管道】模块中的【断点命令】。

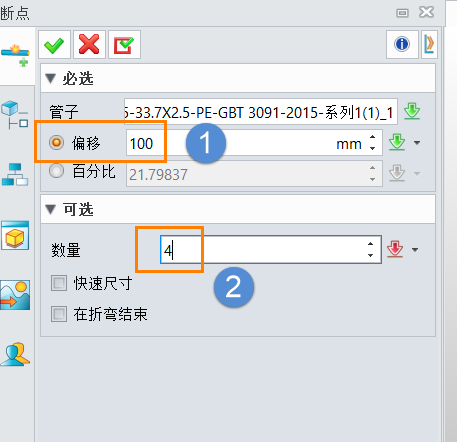

2. 在弹出的对话框中，选择要打断的管子，在【偏移】项中设置打断的距离，在【数量】中输入打断的数量，点击确定即可。

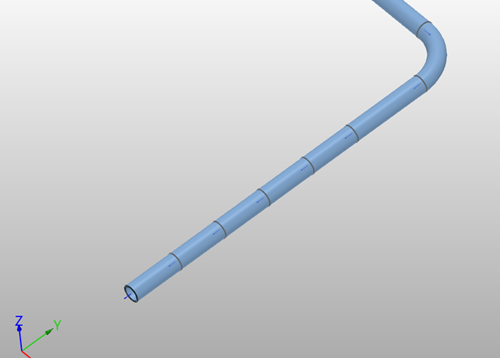

3. 实现的效果如下图：
设置完成后点击确定，所选管子即按指定间距和数量完成批量打断，无需逐段操作，大幅提升布管效率。
