CAD中怎么设置等轴测平面绘图环境

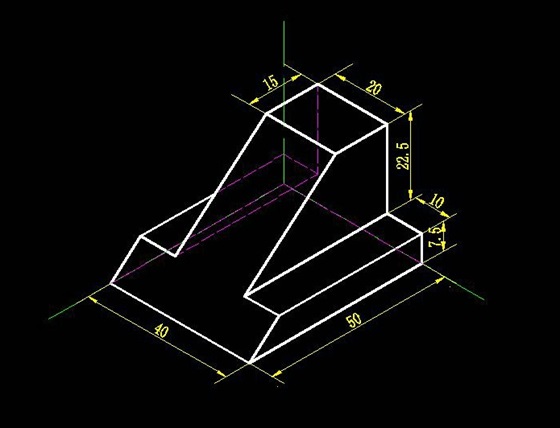

在机械设计、工程制图等领域，等轴测图（Isometric Drawing）是一种常用的三维表达方式，它能在二维平面上直观展现物体的立体结构。AutoCAD提供了专门的等轴测平面绘图模式，使设计师无需复杂的三维建模，也能快速绘制具有立体感的示意图。本文将帮助您轻松掌握这一高效绘图作技巧，提升二维绘图的表现力。如下图所示。为了方便绘制等轴测平面图形，需要将CAD的绘图环境调整为等轴测平面视图环境，如何调整呢？

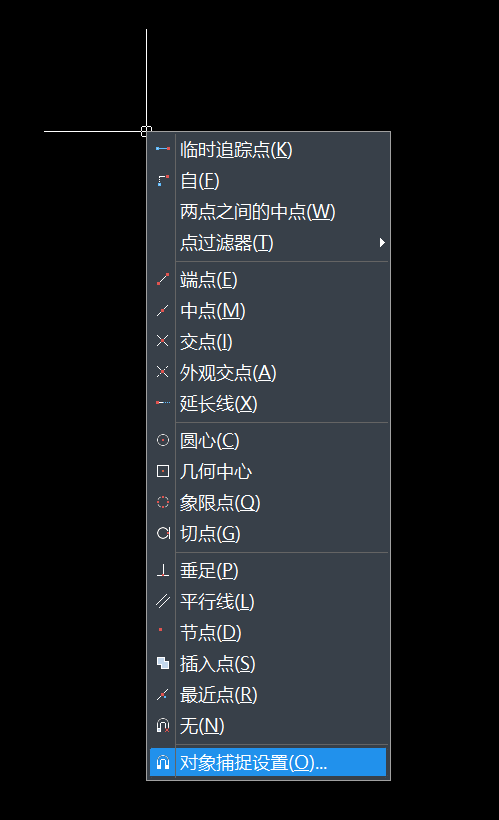

1.在中望CAD中，执行命令“OSNAP”，或者在绘图区按住shift+鼠标右键，选择【对象捕捉设置】，打开为【草图设置】选项框。

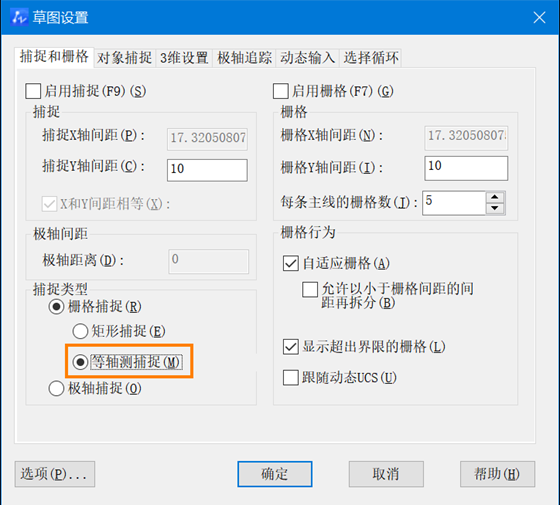

2.在【草图设置】对话框，切换到【捕捉和栅格】标签下，捕捉类型 选择为 “等轴测捕捉”，单击“确定”按钮，这样就设置好了等轴测平面绘图环境

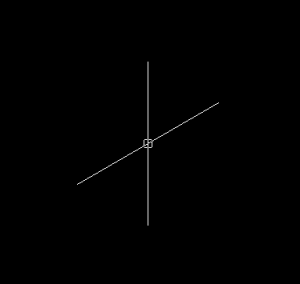

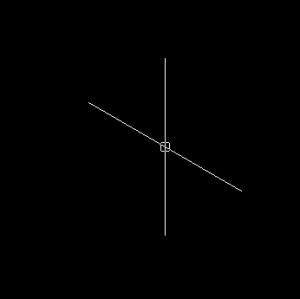

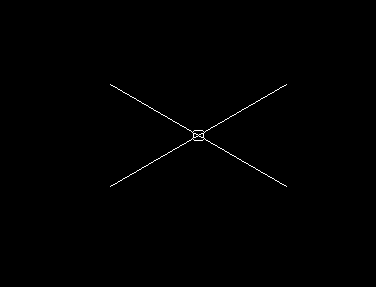

3.使用功能键【F5】或者快捷键【Ctrl +E】，可以依次切换“等轴测平面： 左视” 、“等轴测平面： 俯视”、“等轴测平面： 右视”三个视图环境，分别如下图所示：
