3D建模软件中两点沿特定方向投影距离的测量方法

在三维建模设计过程中，测量两个点之间的距离是家常便饭，大多数情况下直接选两个点就能出结果。但有时候需要的并不是两点之间的直线距离，而是它们沿着某个特定方向的投影距离——比如要测量两个安装孔在某个斜面上的水平间距，或者沿着某条边线的方向距离。这时候如果直接测量，得到的是空间直线距离，并不符合实际需求。更麻烦的是，这个投影方向往往和默认的坐标系方向不一致，没法直接用坐标差来算。其实软件的测量工具里已经内置了投影功能，只需要在测量时把投影方式从“无”切换到“方向”，再指定一条参考边线或方向矢量，就能得到想要的投影距离。具体操作步骤如下。

问题描述：

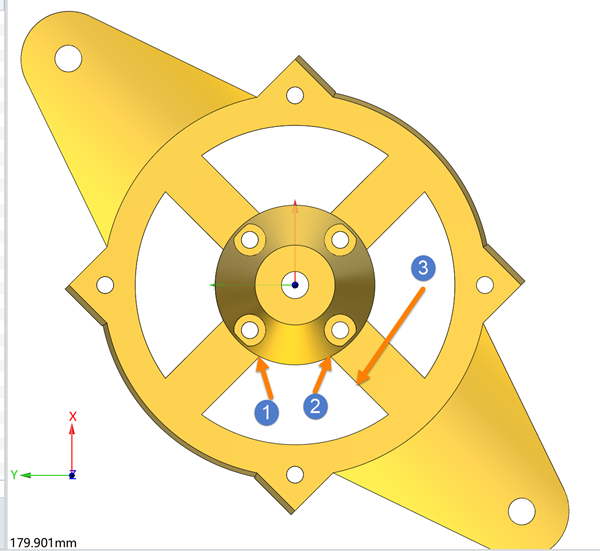

设计过程中，如需要测量两个点沿着某个方向的投影距离，且刚好此投影方向不在默认坐标系方向上时，如下图所示，需测量交点1和交点2沿着边线3的投影方向距离，如何实现呢？

步骤指引：

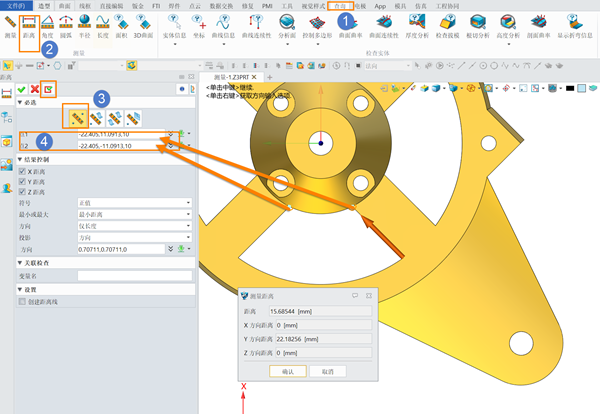

1. 如下图所示，在【查询】菜单中启动【距离】测量命令，选择【点到点】的测量方式，并选择需测量的两个目标点。

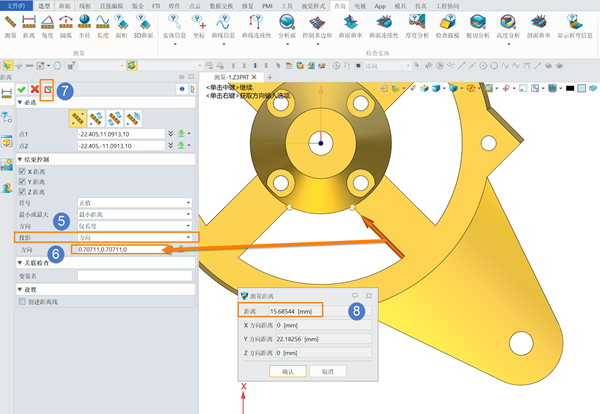

2. 将【投影】选项切换成【方向】，并选择目标投影方向，然后点击【确认】，即可查询的投影方向的距离值，如下图所示。

这样一来，测出来的就是沿边线3方向的投影距离，而不是两点间的空间斜距。这个功能在装配定位、孔位校验、斜面上的尺寸标注等场景中非常实用。如果投影方向选错了，重新选一条边线再确认就行，不用重新选点。
