CAD如何一键剪切封闭图形内所有对象？这个插件太省心了！
对于CAD设计师而言，超越基础修剪功能的高级编辑需求无处不在，尤其是在城市规划、园林设计或复杂机械装配体等涉及大量图形元素的领域。基于封闭图形的边界剪切操作，是提升此类编辑效率的关键。
本文将深入解析一款专业的CAD剪切插件，它实现了以用户指定的任意闭合轮廓（如样条曲线、面域或块）作为剪切边界，对图形进行批量、精确的分离与清理。这不仅极大地简化了工作流程，更保证了修剪结果的准确性与规范性，是专业CAD用户工具箱中不可或缺的效率利器。
问题描述：

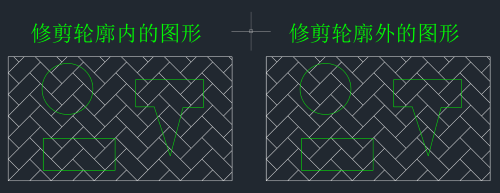

使用CAD绘图中，经常会以封闭图形的边界，去修剪轮廓内部或外部的图形，如果图形比较大、比较复杂的话，使用传统的修剪命令就会比较繁琐。如下图所示，分享一个以封闭图形边界进行快速修剪插件。
步骤指引：
1.在中望CAD中，执行【APPLOAD】命令，加载"CookieCutter2 v1.2_chs.lsp" 插件。
2.加载成功后，执行【CC】命令，选择圆或闭合多段线、椭圆或样条曲线作为修剪边界；
3.指定内侧或外侧进行修剪；
4.选择是否删除里面的所有物体?

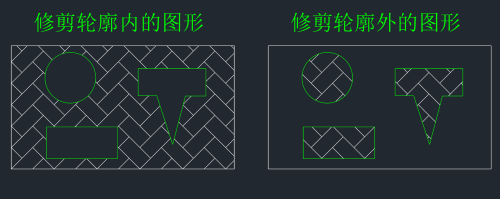

5.完成修剪，如下图所示（轮廓外修剪，不支持删除与修剪边界无相交的图形，需要自行手动删除）。
以上就是本文的全部内容，若想了解更多高效的CAD插件可在评论区留言！
