3D建模软件装配约束参考丢失的批量恢复方法

在三维装配设计过程中，约束关系是保证各组件正确配合与定位的基础。然而，当装配参考对象的ID发生变化时（例如组件被替换、重命名或重新建模后），原本建立好的约束就会丢失参考，在约束管理器中显示为报错状态。如果只是个别约束出现问题，手动重新定位尚可接受；但若同一个参考对象被多个约束引用，逐一修复会耗费大量时间。针对这类情况，软件提供了一种批量替换机制，能够一次性将相同丢失参考的约束统一更新，显著减少重复操作。下面介绍具体的实现方法。

问题描述：

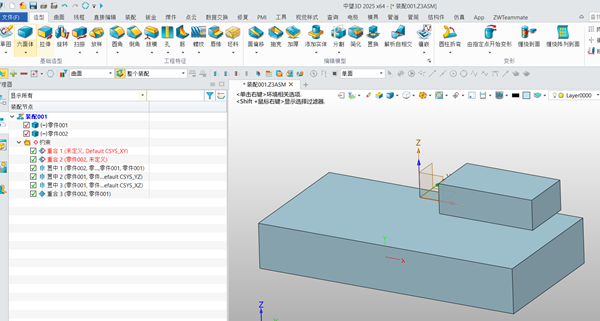

中望3D装配约束中，如果参考的对象ID发生更改，就会造成约束参考丢失，出现错误，如果一个个切换比较麻烦，怎么批量找回？

步骤指引：

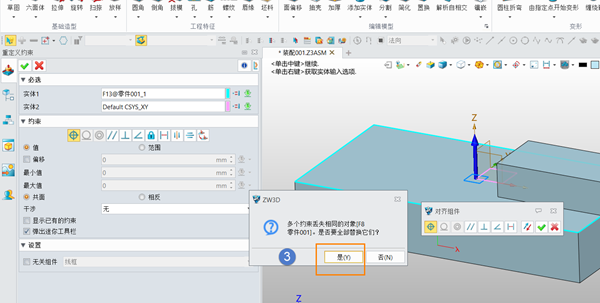

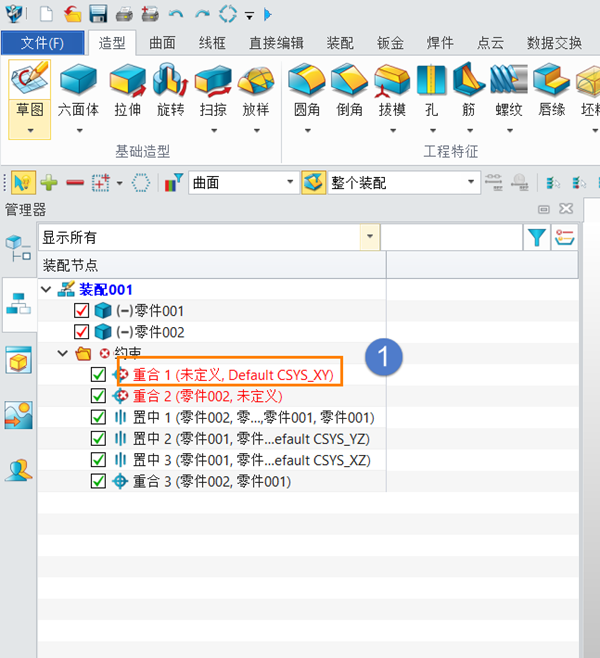

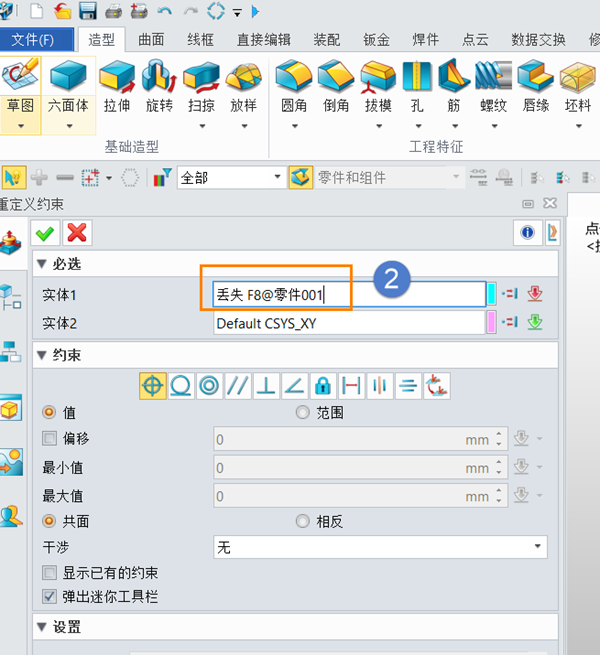

1. 编辑其中一个报错约束，对丢失参考重新定位，会弹出约束丢失相同对象是否替换，点击【是】，完成替换

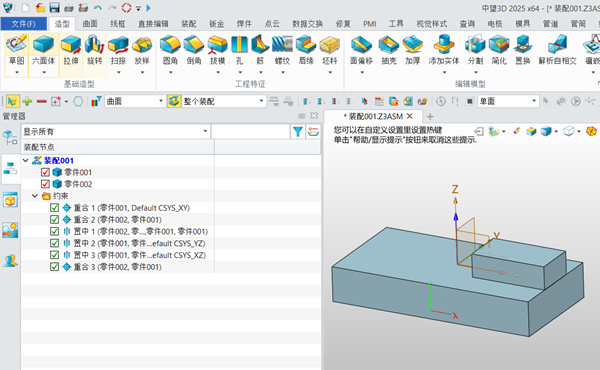

2. 最终效果如下，同类型丢失约束，统一替换

通过上述操作，您可以在修复单个报错约束的同时，触发系统对同类丢失参考的批量替换提示，只需点击确认即可将所有引用同一丢失对象的约束一并更新，无需逐个编辑和重选参考。这一功能对于组件更新频繁、约束数量较多的装配体尤其实用，能够有效减少因参考变更而导致的约束修复工作量。如果您在操作中仍有疑问，欢迎在评论区留言，我们会及时为您解答。祝您设计顺利！
