三维CAD平行管路设计时定义方向的方法
三维CAD平行管路设计时定义方向的方法
在进行平行管路设计时，需要定义管路的平行方向，以确保多条管路按照指定的走向排列。软件提供了三种不同的方向定义方式，用户可以根据实际场景灵活选择。可以通过旋转手柄手动调整方向，也可以直接输入角度数值精确控制，还可以取消手柄使用对话框输入参考方向。下面分别说明三种方法的具体操作。
问题描述：
平行管路设计时需定义平行的方向，那么如何定义呢？
步骤指引：

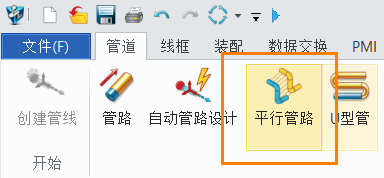

1. 点击【平行管路设计】，然后参照后续步骤的几种方法进行方向定义；

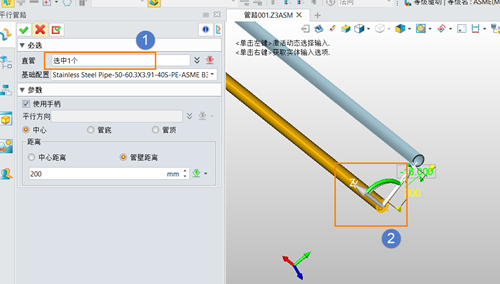

2. 方法一：选择参照的直管，接着鼠标【左键】按住【手柄】旋转轴，旋转至合适方向。

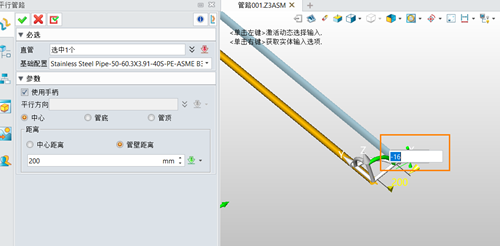

3. 方法二：也可直接点击【手柄】旁角度并直接输入期望数值。

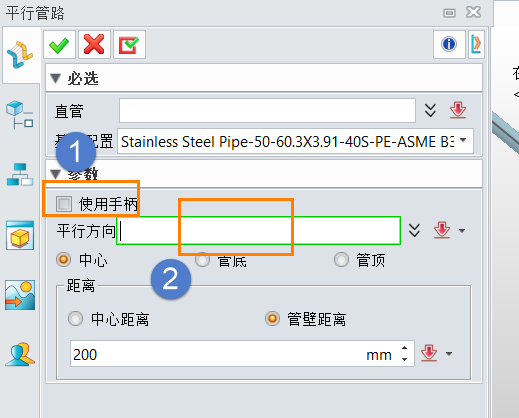

4. 方法三：还可取消勾选【使用手柄】，并在【平行方向】对话框中输入参考方向即可。
三种方法中，方法一适合直观拖拽调整，方法二适合精确定向，方法三适合通过数值直接指定。根据设计需求选择合适的方式即可。
