3D建模软件管道中插入参考链接点的设置方法

在使用参考链接点命令为设备添加管道连接点时，有时会发现命令没有生效，连接点无法生成。出现这种情况，通常不是因为操作步骤有误，而是设备模型在装配树中的层级位置不对——当设备被放置在管路装配的子层级下时，参考链接点命令无法跨层级识别实体，导致无法拾取端面。正确的做法是先调整装配结构，将设备和管路放在合理的层级关系中，再进入管路环境进行连接点定义。下面说明具体的设置流程。

问题描述：

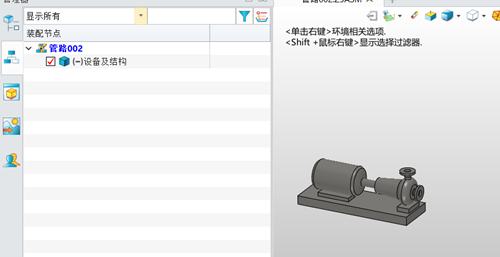

在使用【参考链接点】命令时未生效，无法生成连接点，很可能是设备放置在管路下面层级。如下为不能生成情况。那么如何实现生成连接点呢？

步骤指引：

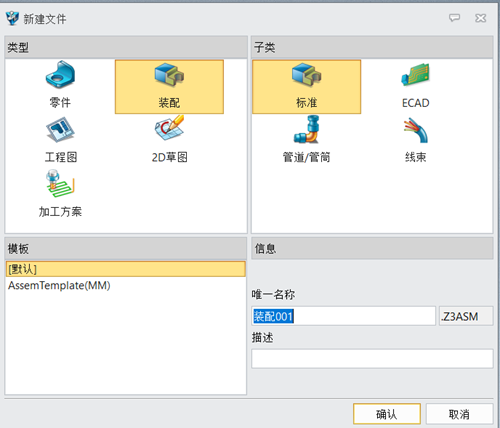

1. 新建一个标准装配体。

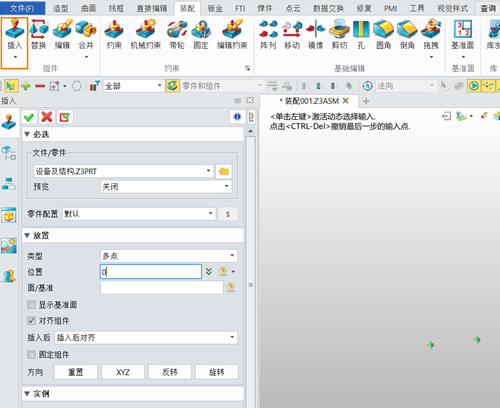

2. 先在装配体环境下插入需要使用的设备及结构模型，并放置在所需位置。

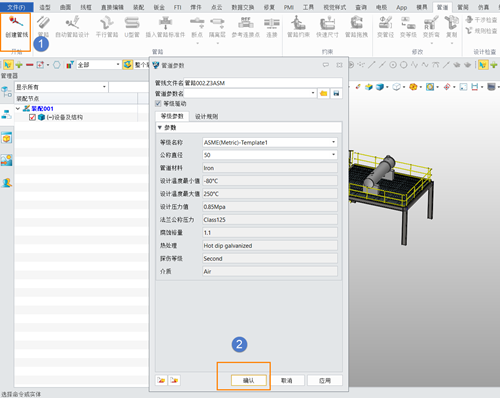

3. 切换至【管道】模块，点击【创建管线】，填写所需得参数后，点击【确认】即可。

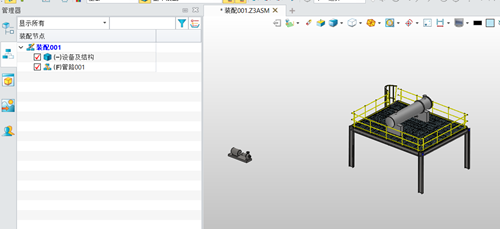

4. 至此，装配树结构如下图，设备和结构、管路分别处于不同得层级。

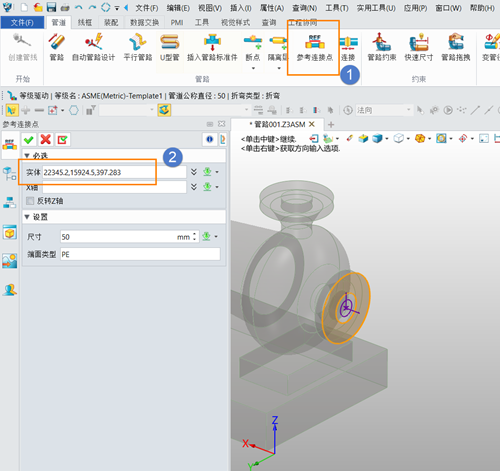

5. 双击【管路001】，进入管路设计环境，即可设置连接点，实体选择法兰端面即可。

按照上述顺序创建装配和管路后，设备与管路处于平行的层级关系，参考链接点命令即可正常工作，选择法兰端面即可完成连接点的创建。
