3D建模软件管道模块中如何快速在管段中间插入对接法兰

在管道设计中，两个对接法兰通常成对出现在管段的连接处，用于与其他设备或管道连接。如果每次都需要逐个插入法兰再手动配对，不仅操作繁琐，还容易选错规格。通过预先在管道参数中设定法兰和垫片规格，再使用插入管路标准件命令并勾选自动添加法兰和垫片，可以在选定位置直接生成一对对接法兰。下面是具体的操作步骤。

问题描述：

如图所示，在创建管路系统时，我们经常会在管段中间插入法兰标准件，那么在3D管路模块中，我们该如何快速生成两个对接的法兰标准件呢？

步骤指引：

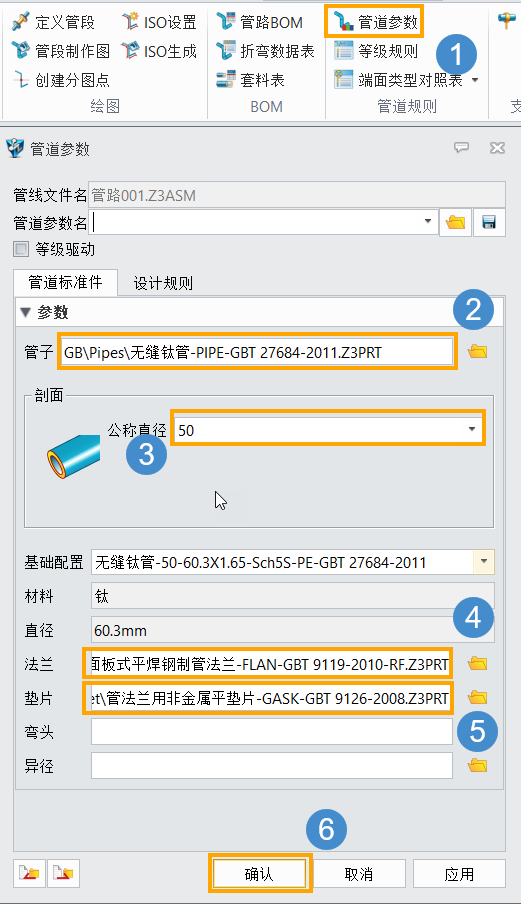

1. 点击【管道规则】-【管道参数】命令，选择【管子】规格，选定【公称直径】，选择需要的【法兰】和【垫片】标准件，点击【确定】；

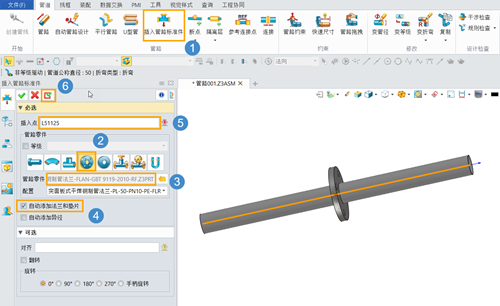

2. 点击【管道】-【插入管路标准件】命令，选定标准件类型为【法兰】，【管路零件】选择跟【管道参数】中相同规格的法兰标准件，勾选【自动添加法兰和垫片】，选择插入法兰的位置，点击【应用】；

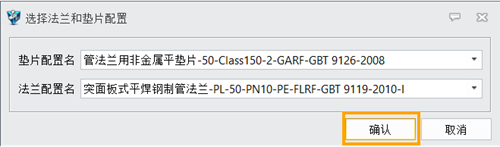

3. 弹出【选择法兰和垫片配置】弹窗，点击【确认】；

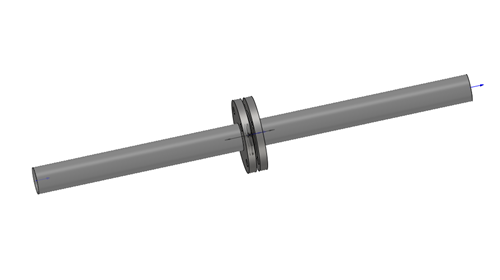

4. 完成后即可直接生成两个对接的法兰。

生成后，两个法兰和垫片会自动装配到位，无需手动调整位置，显著提升布管效率。
