三维CAD管道模块如何删除软管多余控制点
三维CAD管道模块如何删除软管多余控制点
在软管布管过程中，为了绕开障碍物或调整走向，往往会添加多个控制点。但如果控制点过多，软管路径可能变得不光顺，影响管路美观和实际装配效果。这时需要删除一些冗余的控制点来优化路径。软件提供了通过修改软管功能来删除控制点的操作方式，操作时需要注意手柄原点的颜色变化，只有在特定状态下才能调出删除选项。下面说明具体的操作步骤。
问题描述：

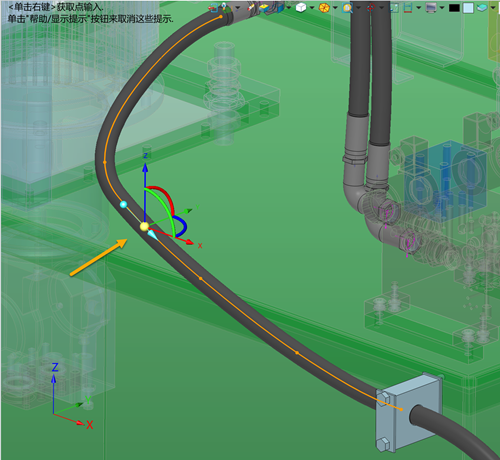

如下图软管添加了多个控制点导致路径不光顺，如何删除无效的控制点呢？
步骤指引：

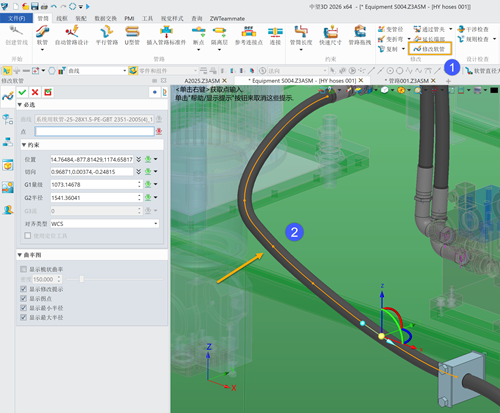

1. 执行【修改软管】，鼠标左键选中控制点

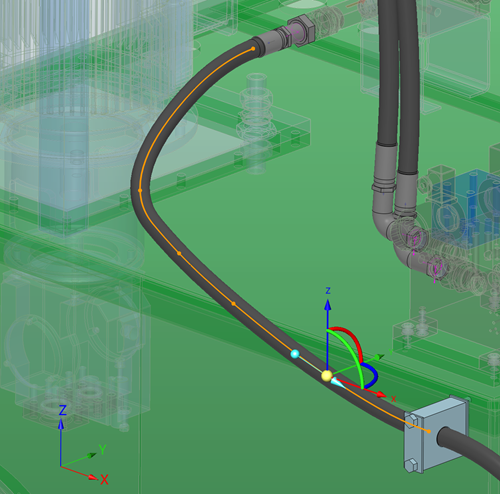

2. 如下图注意手柄原点是【浅黄色】

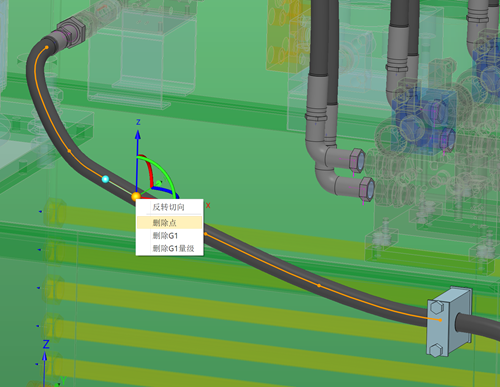

3. 再次鼠标左键单击手柄原点，原点变为【深黄色】后，点击鼠标右键弹出【删除点】
通过上述操作即可删除选中的控制点，路径会自动重新生成并优化。该方式适用于删除单个控制点，如需删除多个点，可重复执行该操作。
