三维建模软件通过管夹命令无法选中对象时的解决措施
在管道布管过程中，使用通过管夹命令时发现管夹无法被选中，导致无法将软管路径与管夹关联。这种情况通常不是因为管夹模型损坏，而是因为该命令只支持直线段作为识别对象，而管夹本身是三维实体，不包含独立的线段元素。为了让命令能够识别，需要在管夹中补充一条辅助直线。下面是具体的操作方式。
问题描述：
在3D的管道模块中，为什么管筒中的【通过管夹】命令下的管夹无法拾取？
原因分析：
在3D中，【通过管夹】命令目前无法自动识别实体，只能识别直线段。
解决方案：

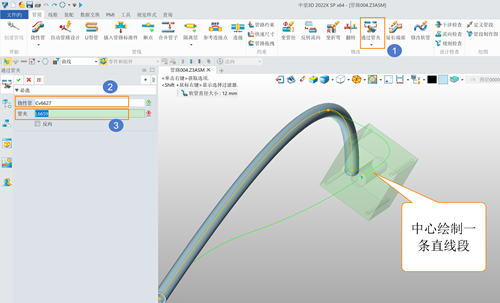

在3D造型的管夹中，手动绘制直线段，然后【通过管夹】命令中的管夹就能够拾取到。
添加辅助直线后，通过管夹命令即可正常识别和拾取管夹。该辅助线仅用于路径捕捉，不影响管夹的几何造型和装配定位。
