三维CAD在生成管段制作图时仅生成空白文件的原因及解决办法
三维CAD在生成管段制作图时仅生成空白文件的原因及解决办法
在完成管段定义后，生成制作图时发现输出的是一张空白图纸，管段的几何信息完全没显示出来。遇到这种情况，很多人会怀疑是软件问题或视图设置错误，其实原因往往出在定义操作本身。如果定义管段时不是把整个连续的管路作为一个整体来选择，而是分段多次定义，系统就无法生成完整的制作图。下面说明具体的错误原因和正确的定义方式。
问题描述：

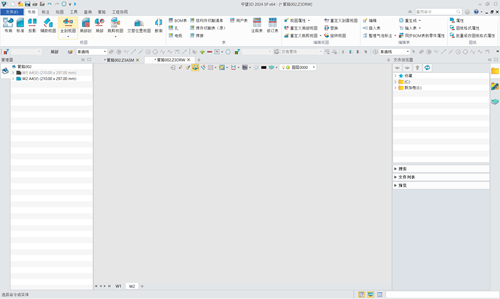

我们在定义完管段后，去生成管段制作图，但是管段制作图却如下图所示显示为空白，这是为什么？
原因分析：
出现此问题的原因是由于在定义管段时，没有把整个连续的管段作为一个整体去定义，而是分段定义了管段。
解决方案：

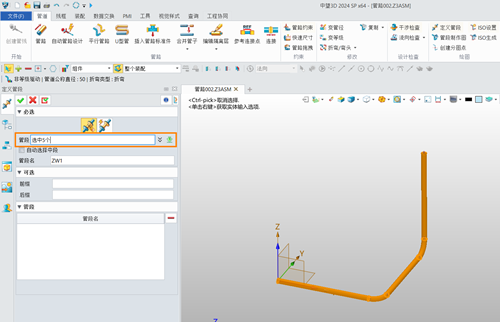

1. 如下图右边所示的由折弯作为弯头生成的【管段】，在进行管段的定义时应该将此管道系统全部选择进行管段的定义。

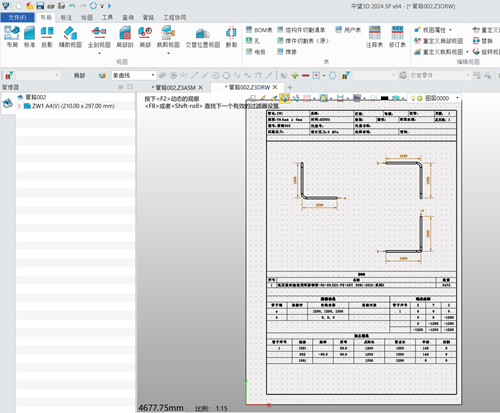

2. 可以看到管段制作图正常生成。
只要在定义管段时确保将连续管路整体选中，一次性完成定义，制作图就能正常输出。如果发现生成空白，可以回到管段定义状态重新选择完整路径再试。
