3D建模软件格式刷插件分享
3D建模软件格式刷插件分享
在CAD制图中，你是否经历过这种客户一声令下，需要将图中所有辅助线的颜色由黄色改为青色，线型改为虚线的情况？面对成百上千个分散的图元，只能开启“寻找-选择-修改”的无限循环。不仅耗时费力，更可怕的是——极易漏选、错选，为后续工作埋下隐患。
今天，将为你介绍一个相同格式刷插件！它支持CAD样式批量修改，你就能像使用Office里的“格式刷”一样，将源图元的颜色、线型、线宽、图层等所有属性，一秒应用到目标图元上。
问题描述：
分享一个相同刷插件，可以使图元快速变成一致。
步骤指引：

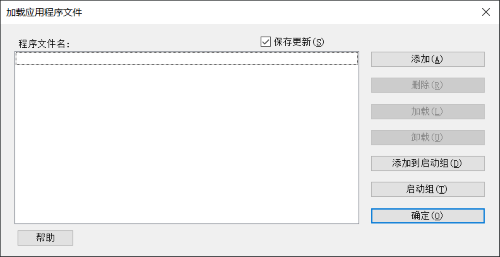

1.命令行输入【APPLOAD】或执行【工具】-【加载应用程序】；

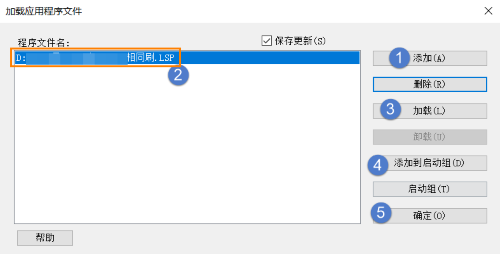

2.执行【添加】，加载相同刷.LSP，执行【加载】，点击【添加到启动组】，点击确定；
3.命令行【XT】,根据命令行提示，可快速实现图元相同的设定。
具体功能如下：
<文字相同> 源对象为文字，目标文字/尺寸/引线/文字内容刷成同内容
<半径相同> 源对象为圆或弧，目标圆或圆弧刷成半径相同
<图块相同> 源对象为图块，目标块刷成源块一样
<线宽相同> 源对象为多段线，目标线/圆/圆弧/多段线等刷成同线宽
<线长相同> 源对象为直线，目标直线刷成长度相等
<尺寸相同> 源对象为尺寸，目标尺寸刷成数值相等
<特性匹配> 源对象为填充，目标特性匹配
<椭圆相同>，源对象为椭圆，目标椭圆刷成相同

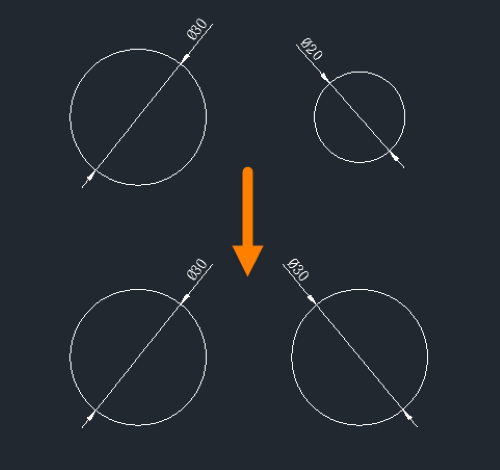

以圆形为例：
以上就是本文的全部内容，希望对你有所帮助！
