怎么用CAD机械版设置明细表内容居中对齐
工程图中的明细表承担着物料管理与信息传递的双重功能，但很多设计师在实际工作填写完毕的明细表，图号这一列的内容默认靠左或靠右排列，与右侧的名称列、数量列摆在一起，视觉上总有种对不齐的凌乱感。尤其当图纸导出为PDF交付客户或供应商时，参差不齐的明细栏内容会直接拉低整套图纸的品质印象。有人认为这是软件固定格式没法改，于是选择手动敲空格来肉眼对齐，这种做法不仅效率低下，一旦表格内容更新，所有手动调整全部作废。实际上，这类对齐控制早在表格模板设计阶段就已经预留了自定义入口，整个过程不涉及二次开发，也不影响已有图纸的任何数据。接下来让我们一起看看吧。
问题描述：

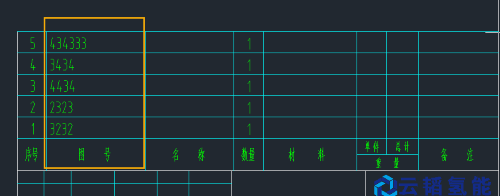

如下图，怎样设置机械版明细表的图号内容居中对齐？
步骤指引：

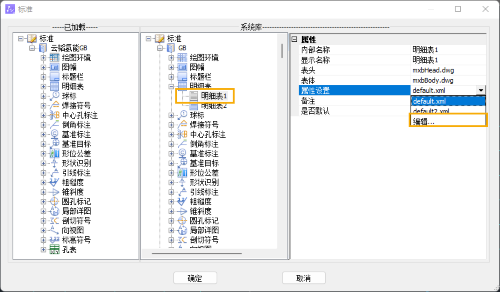

1.点击菜单【机械-系统维护工具-样式配置】（【ZWMSTYLEMANAGER】命令），打开设置对话框；
2.在【系统库】中找到所使用的明细表，在【属性设置】里进入编辑；

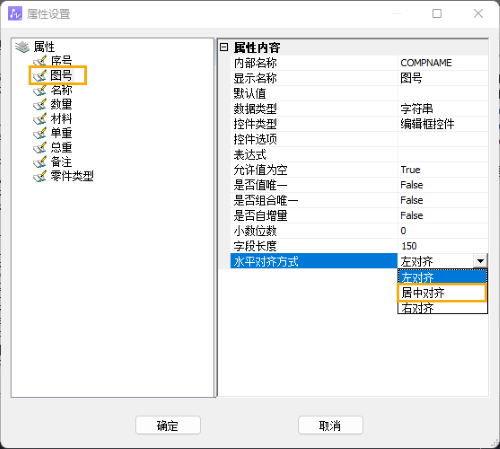

3.选择对应属性，设置【水平对齐方式】为【居中对齐】即可。
以上就是本文的全部内容，希望对大家有所帮助，有任何疑问欢迎在评论区留言~
