怎么用CAD机械版修改序号字高
图面表达的规范性，直接决定了工程图纸的可读性与专业度。在使用CAD机械版进行装配图设计时，序号的字高大小若与图幅比例不匹配，轻则影响审图体验，重则导致信息误解。很多用户试图通过缩放或特性匹配来修复，却往往治标不治本。要彻底解决这一痛点，必须从系统样式配置入手，从根源上锁定字高参数。接下来让我们一起看看吧。
问题描述：
如何修改序号字高大小？
步骤指引：
1.点击菜单【机械-系统维护工具-样式配置】（【ZWMSTYLEMANAGER】命令），打开配置对话框；

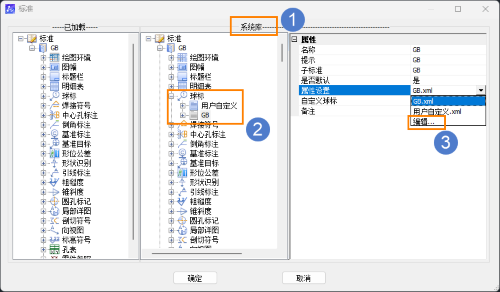

2.在对话框中的【系统库】，找到当前使用的球标样式，【属性设置】里点击【编辑】；

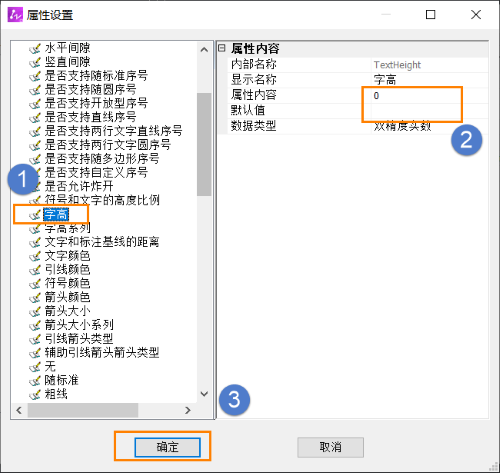

3.找到【字高】属性，将【属性内容】和【默认值】改为同一个字高，单击【确定】;
4.修改完毕后保存该设置即可。
以上就是本文的全部内容，希望对大家有所帮助，有任何疑问欢迎在评论区留言~
